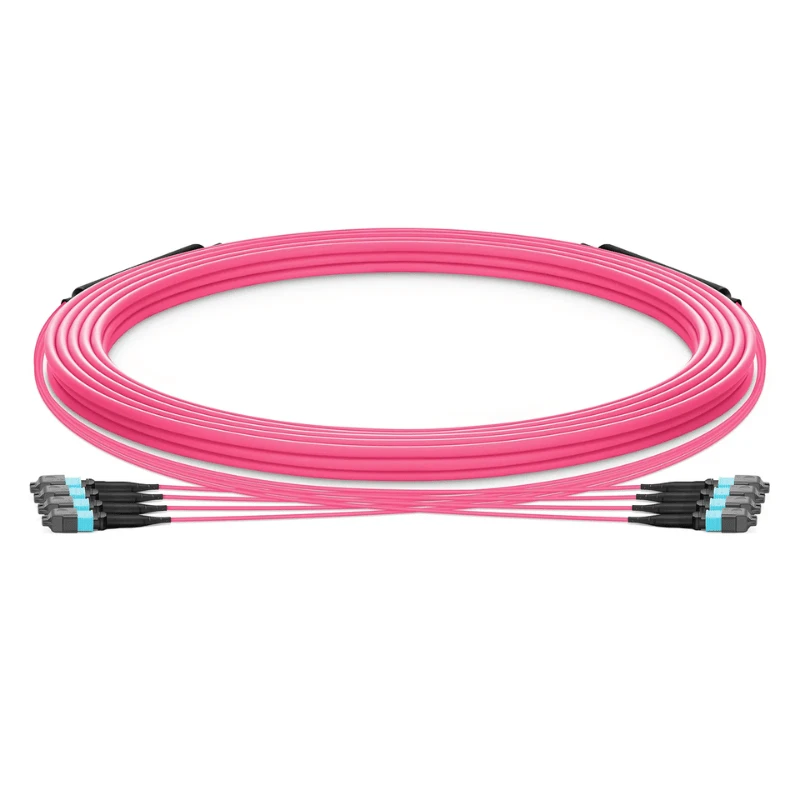

Az MPO Multimode Trunk Cable egy nagy{0}}sűrűségű üvegszálas szerelvény, amelyet adatközpontok, vállalati szervertermek és nagy{1}}sebességű hálózati környezetek strukturált kábelezésére terveztek. Előre-végzett MPO/MTP® csatlakozókat használ, hogy több többmódusú optikai szálat egy kompakt fővonali kapcsolattá egyesítsen, csökkentve a terepi lezárási munkát és leegyszerűsítve a nagy-sűrűségű telepítést.

Az OM3, OM4 és OM5 multimódusú optikai szálban elérhető kábel különböző szálszámokhoz, csatlakozónemekhez, polaritási módszerekhez, kábelhosszokhoz és köpenykövetelményekhez konfigurálható.

Műszaki előírások

Tétel	Specifikáció
Száltípus	Multimódusú OM3 / OM4 / OM5
Fiber Core	50/125 μm
Rostszám	8/12/24 szál; több-MPO konfiguráció áll rendelkezésre
Csatlakozó	MPO / MTP®
Csatlakozó neme	Férfi / Nő
Polaritás	A / B / C típus
Multimódusú lengyel	PC
Beillesztési veszteség	Standard 0,35 dB vagy annál kisebb; alacsony-veszteségű verziók Legfeljebb 0,20 dB
Kábelköpeny	PVC / LSZH / OFNP, konfigurációtól függően
Kábel típusa	Kerek vagy kötegelt törzsszerkezet

Polaritás és nem opciók

A megfelelő polaritás és a csatlakozó neme elengedhetetlen az átviteli-a-vétel folyamatosságának fenntartásához a párhuzamos-optikai kapcsolatokban.

A típusú

Egyenes{0}}szál-leképezés.

B típus

Fordított szálas leképezés, általában duplex párhuzamos{0}}optikai architektúrákban használatos.

C típusú

Páros-fordított leképezés meghatározott strukturált-kábelezési tervekhez.

Férfi MPO

Tűs csatlakozó a csatlakozóaljzathoz való igazításhoz.

Női MPO

Tű nélküli csatlakozó dugós csatlakozóval való használatra.

A szükséges polaritást az illesztőberendezéssel, a kazettával vagy a patch{0}}panel kialakításával együtt kell megadni, nem pedig külön kell választani.

Kábelépítés

A csomagtartó szerelvény gyári{0}}végződésű többmódusú optikai szálat használ, védőkábel-konstrukcióval, amely alkalmas szervezett állvány- és pályabeépítésre. Erősítő elemként aramid fonal használható, míg a külső köpeny a beépítési követelményeknek megfelelően választható.

A gyakori kabátok közé tartozik az általános beltéri használatra szánt PVC, az LSZH, ahol alacsony-füst- és halogén-mentes felépítésre van szükség, valamint az OFNP a teljes besorolású- telepítésekhez. A kábel átmérője a szálak számától és a törzs konfigurációjától függően változik, ezért a végső külső átmérőt meg kell erősíteni, mielőtt megadná az útvonal kapacitását vagy a kábelkezelő hardvert.

Adatközponti alkalmazások

Az MPO multimódusú trunkkábel a következőkre alkalmas:

Rack{0}}to{1}}a rack gerinchálózati kapcsolatok nagy-sűrűségű adatközpontokban.
MPO patch{0}}panel és kazettás összeköttetések strukturált kábelezéshez.
Váltson-a-szerverre, és váltson-a-hivatkozások közötti párhuzamos többmódusú optika használatával.
Vállalati berendezések helyiségei, ahol az előre{0}}leállított szerelvények csökkentik a helyszíni telepítési munkákat.
Nagy{0}}sűrűségű hálózati frissítések, amelyek nagyobb üvegszálas kapacitást igényelnek korlátozott rack-területen belül.

Tesztelés és minőségbiztosítás

A gyártási konzisztencia és az optikai teljesítmény ellenőrzése érdekében minden kábelszerelvényt ellenőrizni és tesztelni lehet szállítás előtt.
A tipikus minőségellenőrzési{0}}eljárások a következők:

100%-os beillesztési-veszteségvizsgálat a kész összeállításoknál.
Vége{0}}az arcellenőrzésnek és az MPO-csatlakozók tisztításának.
A csatlakozó polaritásának és a szálas hozzárendelésének ellenőrzése.

A csatlakozó nemének és azonosításának ellenőrzése.
A kábelköpeny, a csizma és a kitörési területek szemrevételezése.
Egyedi tesztjelentések a projekt követelményeinek megfelelően.

A vizsgálati jegyzőkönyvek a kábelazonosítóhoz vagy a rendelési dokumentációhoz illeszthetők a beérkező ellenőrzés és a projekt nyomon követhetősége érdekében.

Testreszabás és OEM

OEM-,{0}}rendszerintegrátor- és projektmegrendeléseknél a fővezeték a szükséges hálózati architektúra szerint konfigurálható, beleértve:

Száltípus: OM3 / OM4 / OM5

Rostszám és MPO mennyiség

MPO/MTP® csatlakozó neme

A / B / C típusú polaritás

Normál vagy alacsony{0}}veszteségű optikai teljesítmény

Kábelhossz és kitörési hossz

PVC / LSZH / OFNP kabát

Kábel azonosítás, címkézés és színkövetelmények

Ügyfélspecifikus-csomagolás és saját címkézés

Csomagolás és szállítás

A kész MPO törzskábelek egyedileg védettek, hogy megakadályozzák a csatlakozók szennyeződését, meghajlását és a kábel sérülését a kezelés és a szállítás során. A csatlakozók porvédő sapkái, védőcsomagolása és kartondobozai vagy más export{1}}megfelelő csomagolások a szállítási követelményeknek megfelelően meghatározhatók.

A szabványos konfigurációk a gyártási kapacitás függvényében szállíthatók. Az egyedi OEM összeállítások ütemezése a konfiguráció bonyolultsága, a mennyiség, a tesztelési követelmények és az anyagok rendelkezésre állása szerint történik. Minden szállítmány ellátható termékazonosítóval és megfelelő vizsgálati dokumentációval az ellenőrzés átvételéhez.

GYIK

K: Hogyan erősíthetem meg, hogy a főkábel megfelel-e a meglévő MPO rendszeremnek?

V: Erősítse meg a csatlakozó interfészét, a kulcs tájolását, a szálleképezést, a tűkonfigurációt és az illeszkedő komponens specifikációit mindkét végén. Meglévő telepítés esetén az aktuális MPO-modul, adapter vagy kábel cikkszám megadása segít megelőzni az összeférhetetlenséget a csere vagy bővítés során.

K: Lehet-e szállítani az MPO törzskábeleket különböző hosszúságban ugyanahhoz a projekthez?

V: Igen. Ugyanazon projektspecifikáción belül különböző hosszúságú kábelek gyárthatók. A vevőknek biztosítaniuk kell a szükséges kész hosszt és adott esetben a megengedett tűréshatárt, hogy pontosan meg lehessen tervezni az állvány elhelyezését és a beépítési távolságokat.

K: Tudsz mintát adni tömeges megrendelés előtt?

V: Igen. A tömeggyártás előtti konfiguráció ellenőrzésére mintákat lehet készíteni. A mintának ugyanazt a csatlakozóelrendezést és a gyártási rendelésre vonatkozó kulcsfontosságú műszaki követelményeket kell használnia, hogy a kompatibilitás és a telepítés a tényleges projektkörülmények között ellenőrizhető legyen.

K: Rendelkezésre állnak-e kábelrajzok vagy méretdokumentumok műszaki jóváhagyáshoz?

V: Igen. Méretrajzok és konfigurációs információk biztosíthatók a projekt felülvizsgálatához. Összetett törzsegységek esetén a vásárlók a gyártás előtt ellenőrizhetik a teljes hosszt, a csatlakozók elrendezését, a kitörési méreteket és az azonosítási követelményeket.

K: Hogyan kell kezelni az MPO törzskábeleket a telepítés során?

V: Ne húzza a kábelt a csatlakozóknál fogva, ne lépje túl a megadott hajlítási határokat, és ne helyezzen túl nagy terhelést a kitörési szakaszokra. Tartsa a csatlakozók végfelületeit a csatlakozásig fedve, és vezesse át a törzset a megfelelő kábel--kezelőrendszereken anélkül, hogy összenyomná vagy élesen meghajlítaná a szerelvényt.

K: Használható ugyanaz az MPO főkábel különböző átviteli sebességekhez?

V: Lehetséges, de a kompatibilitás az adó-vevő típusától, az optikai kapcsolat költségvetésétől, az átviteli távolságtól és a hálózati architektúrától függ. A kábelt ezért a tényleges optikai berendezésekhez és kapcsolati követelményekhez kell igazítani, nem pedig a névleges adatsebesség alapján.
