MPO/MTP egymódusú optikai kábel

Egy-módusú MPO/MTP szálkábel-szerelvények nagy-sűrűségű optikai összekapcsoláshoz, megnövelt átviteli távolságokhoz és párhuzamos optikai csatlakozáshoz. Elérhető Base-8 és Base-12 konfigurációban, 8-, 12, 16 és 24 szálas opciókkal, APC csatlakozókonfigurációkkal, A/B/C típusú polaritással, valamint szabványos, alacsony veszteségű és ultraalacsony veszteségű teljesítményfokozatokkal.

Alacsony veszteségű OS2 MPO optikai kábel
Az alacsony veszteségű OS2 MPO szálkábel egy gyári-végződésű egy-módusú optikai szálas szerelvény OS2 9/125 μm-es szálas és MPO/MTP-kompatibilis több-szálas csatlakozókkal, a kívánt optikai...

még több

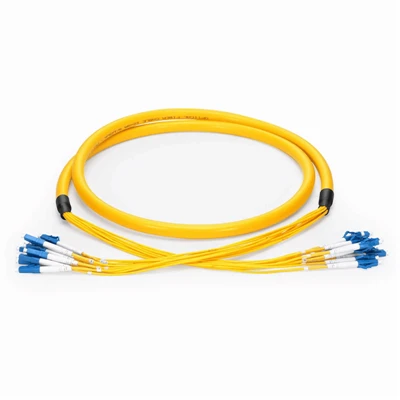

MPO-LC egymódusú optikai kábel
Az MPO–LC egymódusú szálkábel egy gyári{0}}végződésű OS2 kiszakítószerelvény, amely a több-szálas MPO/MTP interfészt egyedi LC duplex csatlakozásokká alakítja.

még több
MPO egymódusú patch kábel
Az MPO Single Mode Patch Cord egy gyárilag -végződéssel ellátott több-szálas optikai egység, amely mindkét végén OS2 egy-módusú szálas és MPO/MTP-kompatibilis csatlakozó interfészt használ.

még több
MPO egymódusú fővezeték
Az MPO egymódusú főkábel egy gyári -végződésű több-szálas optikai egység, amely mindkét végén OS2 egymódusú szálas-szálas és MPO/MTP-kompatibilis csatlakozókat használ.

még több
OS2 MTP egymódusú optikai kábel
Az OS2 MTP egymódusú optikai kábel egy gyári-végződésű MTP/MPO törzsegység, amely OS2 9/125 μm-es egymódusú-szálat használ, mindkét végén több-szálas csatlakozókkal a kompatibilis MTP/MPO...

még több
OS2 MPO egymódusú optikai kábel
Az OS2 MPO egymódusú optikai kábel egy gyárilag-végzett több-szálas optikai egység nagy-sűrűségű egymódusú-szálas csatlakozáshoz adatközpontokban, távközlési és egyéb strukturált optikai...

még több

Egymódusú optikai kábel specifikációi

Az MPO/MTP egymódusú{0}}kábeleink OS2 egymódusú{2}}szálat használnak az optikai kapcsolatokhoz, ahol az átviteli távolság, a beillesztési veszteség és a link-költségvetés szabályozása kritikus fontosságú.

Specifikáció	Opciók
Száltípus	OS2 Single Mode
Fiber Grade	G.652.D / G.657.A1 / G.657.A2
Rostszám	8/12/16/24 szál
Alapkonfiguráció	Base-8 / Base-12
Működési hullámhossz	1310/1550 nm
WDM sorozat	1270-1330 nm opciók az alkalmazástól függően
Polaritás	A / B / C típus
Üzemi hőmérséklet	-20 foktól +70 fokig

G.657.A1 és G.657.A2 hajlítási-érzéketlen szálak állnak rendelkezésre a nagy-sűrűségű útválasztáshoz, ahol figyelembe kell venni a csökkentett hajlítási sugarat és a kábel-helyszűkét.

Normál, alacsony-veszteség és ultra-alacsony-veszteség

Az MPO/MTP egymódusú{0}}összeállítások különböző beillesztési-veszteség fokozatokban állnak rendelkezésre, hogy alkalmazkodjanak a különböző optikai link-költségvetésekhez.

Teljesítmény fokozat	Maximális beillesztési veszteség
Standard	0,70 dB vagy annál kisebb
Alacsony veszteség	0,35 dB vagy annál kisebb
Ultra{0}}alacsony veszteség (ULL)	0,25 dB vagy annál kisebb

A szükséges veszteségfokozatot az adó-vevő specifikációja, a kapcsolt kapcsolatok száma, az átviteli távolság és a rendelkezésre álló optikai teljesítmény függvényében kell kiválasztani. Az ULL konfigurációk olyan rendszerek számára érhetők el, ahol a csatlakozók elvesztése nagyobb hatással van a teljes kapcsolatköltségvetésre.

Base-8 és Base-12 MPO/MTP konfigurációk

A Base-8 és Base-12 architektúrák különböző párhuzamos szálas átviteli és berendezés-interfészeket támogatnak.

Base-8 Single Mode MPO

Az alap-8 alapkonfiguráció elérhető a 8-szálas párhuzamos interfészt használó optikai rendszerekhez, és alkalmasak az újabb, nagy sebességű optikai kapcsolattal társított nagy sűrűségű architektúrákhoz.
Az elérhető konfigurációk a következők:

8 szálas MPO/MTP szerelvények
Apa vagy anya csatlakozók
A típusú / B típusú / C típusú polaritás
APC csatlakozó konfigurációk
Normál, alacsony{0}}veszteség és ULL teljesítmény
Egyedi kábelhosszak és konstrukciók

Base-12 Single Mode MPO

Az alap-12 konfiguráció 12 szálas kapcsolatot biztosít a már bevált MPO/MTP kábelezési architektúrákhoz és nagy sűrűségű gerinchálózati alkalmazásokhoz.
Az elérhető konfigurációk a következők:

12 szálas MPO/MTP szerelvények
24 szálas szerelvények két 12 szálas interfésszel
Apa vagy anya csatlakozók
A típusú / B típusú / C típusú polaritás
APC konfigurációk
Normál és alacsony{0}}veszteség opciók

MPO/MTP csatlakozó és polaritás kompatibilitás

Az egy{0}}módusú MPO/MTP-kapcsolatokhoz a csatlakozó nemének, a szálas hozzárendelésnek, a polaritásnak és a végfelületnek{1}}megfelelő konfigurációjára van szükség.

A típus:Egyenes{0}}szál-leképezés

B típus:Fordított szálleképezés

C típus:Párosítsa -fordított szálas leképezést

Férfi:Vezetőcsapok telepítve

Női:Vezetőcsapok kimaradtak

APC:8 fokos szögben dőlt fizikai érintkező-konfiguráció az alkalmazható egy{1}}módusú interfészekhez

Cserekábelek vagy projektmegrendelések esetén a konfiguráció ellenőrzéséhez megadható a berendezés modellje, az interfész specifikációja, a meglévő kábelminta, rajz vagy szálleképezés.

MPO/MTP egymódusú kábelépítés

Különféle kábelkonstrukciók állnak rendelkezésre a beépítési helyhez, az elvezetéshez és a mechanikai követelményekhez.

Kábelépítés	Tipikus követelmény
Kerek kábel	Általános strukturált kábelezés és berendezések útvonaltervezése
Lapos szalag	Nagy-sűrűségű párhuzamos szálelrendezés
Mikro kábel	Csökkentett kábelátmérő és korlátozott elvezetési hely

A kabát opciók közé tartozik az LSZH, OFNP, OFNR és PVC, a telepítési követelményektől és a vonatkozó helyi előírásoktól függően.

Single Mode vs. Multimode MPO/MTP

Az elsődleges különbség e kategória és az MPO/MTP multimódusú szálkábelek között az optikai szál és az átviteli architektúra.

Tétel	MPO/MTP Single Mode	MPO/MTP Multimode
Rost	OS2	OM3 / OM4 / OM5
Magméret	9/125 μm	50/125 μm
Tipikus hullámhossz	1310/1550 nm	850 nm
Erőátviteli távolság	hosszú{0}}távolság	Rövidebb -távolság
Tipikus használat	Gerinchálózat, DCI, távközlés,{0}}középület	Az adatközpont rövid{0}}elérésű linkjei
Nagy sebességű{0}}interfész	Egy{0}}módú DR/FR és kapcsolódó rendszerek	Multimódusú SR rendszerek

Válassza az egymódust, ha a berendezés OS2 optikai szálat ír elő, a kapcsolat nagyobb elérést igényel, vagy a rendelkezésre álló optikai költségkeret egymódusú átviteli jellemzőket igényel.

MPO/MTP egymódusú kábelalkalmazások

Adatközpont összekapcsolása

Nagy-sűrűségű OS2 MPO/MTP szerelvények adatcsarnokok, hálózati elosztási területek és hosszabb{2}}optikai kapcsolatok közötti kapcsolatokhoz.

400G / 800G optikai csatlakozás

Alap-8 és más párhuzamos-szálas konfigurációk a kompatibilis nagysebességű optikai adó-vevő architektúrákhoz.

Távközlési és szolgáltatói hálózatok

MPO/MTP csatlakozás egy{0}}módusú gerinchálózathoz és nagy-sűrűségű szálas elosztórendszerekhez.

WDM és párhuzamos optikai rendszerek

1310 nm-es, 1550 nm-es vagy megfelelő WDM hullámhossz-tartományt használó optikai rendszereket támogató egymódusú{0}}egységek.

Inter-Building Fiber Links

Előre-bontott egymódusú-kapcsolat az épületek, berendezési helyiségek és hálózati elosztópontok közötti kapcsolatokhoz.

Optikai tesztelés és minőségellenőrzés

Minden MPO/MTP egymódusú{0}}kábel-összeállítás ellenőrizhető a megadott optikai és fizikai konfigurációval a szállítás előtt.

Beillesztési és visszatérési veszteség:Meghatározott hullámhosszon tesztelve, beleértve az 1310 nm-t és az 1550 nm-t.

3D interferometrikus vizsgálat:Ellenőrzi a szál magasságát, a görbületi sugarat, a csúcseltolást és a hüvely geometriáját.

Az arcvizsgálat vége-:Karcolások, gödrök, szennyeződések és egyéb vég{0}}hibák ellenőrzése.

Polaritás ellenőrzése:Megerősíti az A, B vagy C típusú szálleképezést.

Végső konfiguráció ellenőrzés:Ellenőrzi a szálak számát, a csatlakozó típusát, a nemet, a polaritást, a kábel felépítését, a hosszt és a címkézést.

A kötegelt{0}}szintű tesztdokumentáció a projekt- és rendelési követelményeknek megfelelően biztosítható.

Előnyeink az MPO/MTP kábelgyártásban

50,000+ m²-es termelő létesítmények

A több mint 50 000 m²-es gyártóterület támogatja az optikai kábelek összeszerelését, a csatlakozók gyártását, a hardvergyártást és a végső tesztelést.

ISO-tanúsítvánnyal rendelkező minőségirányítás

Az ISO 9001:2015, ISO 14001 és TL 9000 tanúsítványok dokumentált minőségirányítási keretet biztosítanak a gyártáshoz és a minőségellenőrzéshez.

50+ Mérnökök és technikusok

Több mint 50 mérnök és technikus támogatja a termékfejlesztést, a folyamatfejlesztést, a prototípus-készítést és a személyre szabott száloptikai megoldásokat.

Rugalmas termelési kapacitás

Éves kapacitása több mint 2 millió csatlakozószerelvény, 500 000 méter száloptikai kábel, 100 000 elosztódoboz és 200 000 hardvertartozék egyaránt támogatja a mennyiségi gyártást és az egyedi megrendeléseket.

GYIK

K: Milyen szálat használnak az MPO/MTP egymódusú{0}}kábelekben?

V: A szabványos száltípus az OS2 egy{1}}módusú, az alkalmazástól függően elérhető G.652.D, G.657.A1 és G.657.A2 opciókkal.

K: Az MPO/MTP egy{0}}módú általában az APC?

V: Az APC-t általában egy{0}}módusú MPO/MTP-alkalmazásokhoz adják meg, ahol az optikai interfész szögletes fizikai érintkezést és nagyobb megtérülési -veszteséget igényel. A csatlakozó fényezésének meg kell egyeznie a berendezés interfészével.

K: Mi az a Base-8 MPO kábel?

V: A Base-8 MPO kábel 8 szálas interfész architektúrát használ, és nyolcszálas párhuzamos csatlakozásra tervezett optikai rendszerekkel használható.

K: Mi a különbség az alacsony{0}}veszteségű és az ultra-alacsony-veszteségű MPO-kábelek között?

V: Az alacsony-veszteségű konfigurációk a megadott alacsony-veszteséghatárig biztosítanak beillesztési veszteséget, míg az ULL konfigurációk szigorúbb beszúrási-veszteségi értéket céloznak meg, például 0,25 dB-nél kisebb vagy azzal egyenlő értéket. A megfelelő fokozat a rendszerkapcsolat költségvetésétől függ.

K: Használható a G.657.A2 szál MPO/MTP kábelekben?

V: Igen. G.657.A2 kanyar-érzéketlen egymódusú szál-adható meg, ahol nagy-sűrűségű útválasztásra vagy szigorúbb kanyarkezelésre van szükség.

K: Biztosíthat egyéni MPO/MTP egymódusú{0}}kábeleket?

V: Igen. A szálak száma, az alapkonfiguráció, a polaritás, a csatlakozó neme, a kábel hossza, a veszteség fokozata, a kábel felépítése, a köpeny, a címkézés és a csomagolás megadható a projekt követelményei szerint.
