MPO/MTP adapter kábel

A DIMI Fibre MPO/MTP adapterkábeleket gyárt az MPO/MTP interfészek és meghatározott optikai berendezések vagy elosztórendszerek közötti nagy{0}}sűrűségű üvegszálas kapcsolatokhoz. Konfigurációk állnak rendelkezésre OS2, OM3, OM4 és OM5 szálhoz, 8, 12, 16 és 24 szálas, tüskés vagy nem{10}}tűs csatlakozókkal, A/B/C típusú polaritással, szabványos vagy egyedi hosszúsággal, valamint PVC, LSZH vagy OFNP köpenyekkel.

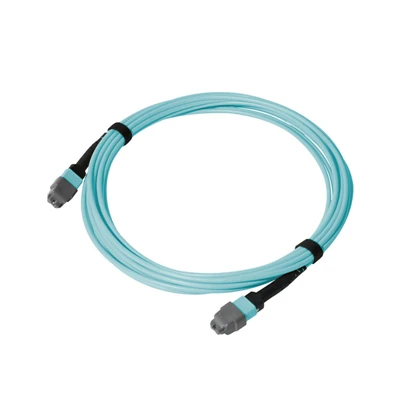

MPO polaritás átalakító kábel
Az MPO polaritásátalakító kábel egy gyári -végződésű szálas szerelvény, amelyet arra terveztek, hogy kijavítsa a szál-pozíciót vagy a Tx/Rx polaritás eltéréseit a nagy-sűrűségű MPO/MTP...

még több
MPO aljzat-duga adapterkábel
Az MPO anya-duga adapterkábel egy gyári-végződésű több-szálas szerelvény, amelynek egyik végén MPO anya csatlakozó, a másikon pedig MPO apa csatlakozó található. Az anya végén igazító lyukak...

még több

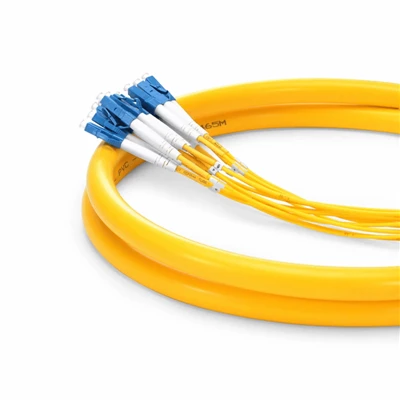

MPO-FC adapterkábel
Az MPO–FC-adapter kábel egy gyárilag{0}}végzett száloptikai egység, amely egy MPO/MTP interfészt köt össze az egyes FC interfészekkel. Adatközpontokhoz, távközlési hálózatokhoz, optikai...

még több
MPO-SC adapterkábel
Az MPO-SC Adapter Cable egy gyárilag{0}}végződéssel ellátott száloptikai kivezető egység, amely nagy-sűrűségű MPO/MTP® interfészt köt össze az egyes SC optikai interfészekkel. Az összeállítás...

még több

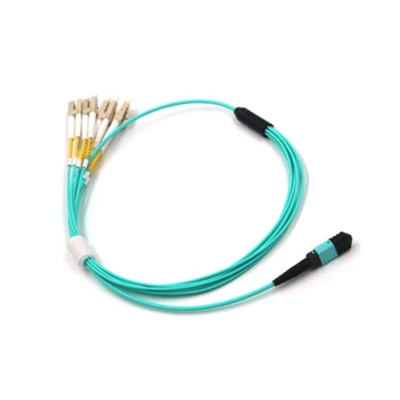

MPO-LC adapter kábel
Az MPO–LC Adapter Cable egy gyári-végződésű több-szálas kábelszerelvény, amely nagy-sűrűségű MPO/MTP interfészt csatlakoztat az egyes LC duplex portokhoz. A párhuzamos -szálas vagy nagy-sűrűségű...

még több

MPO/MTP adapter kábeltípusok

A DIMI Fibre MPO/MTP adapterkábel-szerelvényeket szállít a különböző csatlakozó-interfészekhez, optikaiszál-konfigurációkhoz és polaritási követelményekhez.

MPO-MPO adapterkábel

Előre lezárt MPO-kábel-szerelvények a kompatibilis MPO-interfészek közötti közvetlen kapcsolatokhoz. Meghatározott szálszámmal, érintkező-konfigurációval, polaritással és kábelhosszal kapható.

MTP-MTP adapterkábel

MTP{0}}alapú többszálas szerelvények nagy-sűrűségű kapcsolatokhoz a kompatibilis MTP interfészek között. A rögzített vagy nem{3}}rögzített konfigurációkat a csatlakozó csatlakozóknak megfelelően kell kiválasztani.

MPO/MTP-LC adapterkábel

A többszálas MPO/MTP interfészt LC-csatlakozásokká alakítja berendezésekhez, elosztórendszerekhez és meghatározott kitörési konfigurációkhoz. A szálak száma, a polaritás, a csatlakozó típusa és a kábel hossza az alkalmazásnak megfelelően konfigurálható.

MPO/MTP-SC adapterkábel

MPO/MTP{0}}to{1}}SC interfész konfigurációt biztosít olyan rendszerek számára, amelyeknél az egyik oldalon többszálas, a másik oldalon pedig SC-kapcsolatra van szükség.

MPO polaritás átalakító kábel

Meghatározott MPO szálleképezési és polaritáskonverziós követelményekhez tervezve. A meglévő kapcsolati architektúra szerint A, B vagy C típusú konfigurációk állnak rendelkezésre.

Egyedi MPO/MTP adapterkábel

Egyedi szerelvények állíthatók elő meghatározott száltípussal, szálszámmal, csatlakozókombinációval, tűkonfigurációval, polaritással, szálleképezéssel, kábelhosszal és köpennyel. Meglévő kábelek, rajzok, anyagjegyzékek vagy csatlakozók alkatrészszámai megadhatók a konfiguráció ellenőrzéséhez.

MPO/MTP adapterkábel konfigurációk

A kábelösszeállítás a csatlakozó interfész, a szálas konfiguráció és a telepítési követelmények szerint határozható meg.

Paraméter	Elérhető opciók
Csatlakozó	MPO / MTP
Csatlakozó tű	Rögzített / nem{0}}rögzített
Rostszám	8/12/16/24 szál
Száltípus	OS2 / OM3 / OM4 / OM5
Polaritás	A típus / B típus / C típus
Kábel hossza	Szabványos hosszúságok / Egyedi hosszúságok
Kabát	PVC / LSZH / OFNP
Üzemi hőmérséklet	-20 foktól +70 fokig
Megfelelés	IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, ahol alkalmazható
Anyagszükséglet	RoHS / REACH; vonatkozó égésgátló{0}}követelmények

A specifikációkat a gyártás előtt megerősítjük a kiválasztott csatlakozó, optikai szál és kábel konfigurációval szemben.

MPO/MTP interfész kompatibilitás

Az MPO/MTP adapterkábelek úgy vannak konfigurálva, hogy megfeleljenek a csatlakozó interfésznek, a tűkonfigurációnak, a szálak számának, a száltípusnak, a polaritásnak és a csatlakoztatott berendezés vagy a meglévő kábel szálas leképezésének.
A tipikus konfigurációk a következők:

01/

MPO/MTP – MPO/MTP:Kompatibilis MPO/MTP interfészek csatlakoztatása üvegszálas kazettákhoz, fővonali kábelekhez, patch panelekhez, adó-vevőkhöz és egyéb optikai berendezésekhez.

02/

MPO/MTP LC-re:Többszálas MPO/MTP interfészt csatlakoztat a berendezésekhez vagy az elosztó komponensekhez LC csatlakozások segítségével.

03/

MPO/MTP SC-nek:Egy MPO/MTP interfészt csatlakoztat meghatározott SC-alapú üvegszálas berendezésekhez vagy elosztó komponensekhez.

04/

Rögzítve nem{0}}rögzítve:A csatlakozó érintkezők konfigurációja a csatlakozó csatlakozónak megfelelően kerül kiválasztásra.

05/

A/B/C típusú polaritás:A polaritás és a szál-leképezés a szükséges szál----szál-elrendezésnek megfelelően van beállítva.

06/

OS2 / OM3 / OM4 / OM5:Az optikai infrastruktúrához és a csatlakoztatott berendezésekhez illeszkedő száltípust úgy választanak ki.

Csatlakozó és tű konfiguráció

Az MPO/MTP adapterkábelekhez a megfelelő csatlakozó-konfiguráció szükséges. A rögzített és nem{1}}rögzített változatok kiválasztása a csatlakozó oldalon lévő csatlakozónak megfelelően történik.

Rögzített / férfi:Igazítótüskéket tartalmaz a kompatibilis, nem{0}}tűsített csatlakozóhoz való pozicionáláshoz.

Nem{0}}rögzített / női:A csatlakozó csatlakozó illesztőtüskéit használja a csatlakozó igazításához.

MPO/MTP interfész:Többszálas csatlakozó konfiguráció nagy{0}}sűrűségű csatlakozásokhoz.

MPO/MTP LC-re vagy SC-re:Elérhető meghatározott interfész-konverziókhoz és kitörési konfigurációkhoz.

Csere vagy rendszer{0}}megrendelés esetén a meglévő csatlakozó cikkszám vagy kábelminta használható a szükséges tűkonfiguráció ellenőrzésére.

Polaritás és Fiber Mapping

A polaritás határozza meg, hogy az egyes szálak hogyan legyenek leképezve az MPO/MTP szerelvény két vége között. A kiválasztott polaritásnak meg kell egyeznie a berendezéssel és a kapcsolati architektúrával.

Polaritás	Fiber Mapping
A típusú	Egyenesen{0}}a térképezésen keresztül
B típus	Fordított leképezés
C típusú	Párosítsa-a fordított leképezést

A DIMI Fibre a meghatározott polaritási és szálleképezési követelményeknek megfelelő összeállításokat tud gyártani. Nem egyértelmű konfigurációk esetén adja meg a meglévő kábel-, rendszerrajz-, anyagjegyzék- vagy szálleképezési információkat a gyártás előtti ellenőrzéshez.

Alkalmazások

Az MPO/MTP adapterkábeleket a következőkben használják:

Adatközponti üvegszálas infrastruktúra

Nagy{0}}sűrűségű szálelosztó rendszerek

Távközlési infrastruktúra

Vállalati hálózati berendezések

Nagy{0}}teljesítményű számítástechnikai környezetek

Hálózat bővítés és újrakonfigurálás

Szálkábel csere és karbantartás

Az alkalmasság a teljes optikai csatornától függ, beleértve a szál típusát, az adó-vevőt, a polaritást, a csatlakozó konfigurációt és a csatornaveszteséget.

Minőségi és vizsgálati dokumentáció

A DIMI Fiber a szállítás előtt ellenőrzi az MPO/MTP adapterkábeleket a megadott csatlakozó-, szál- és polaritás-konfigurációval.

A minőségellenőrzés a következőket foglalhatja magában:

Csatlakozó geometriája:A görbületi sugár, a csúcseltolás és a szálkiemelkedés 3D interferometrikus vizsgálata.

Végs{0}}arc állapota:A csatlakozó végfelületeinek digitális mikroszkópos vizsgálata a vonatkozó IEC 61300-3-35 kritériumok szerint.

Optikai tesztelés:Beillesztési veszteség, visszatérési veszteség és optikai folytonossági vizsgálat a megadott konfiguráció szerint.

Fiber Mapping:A szál-–-folytonosság és polaritás ellenőrzése, ahol szükséges.

Tesztfeljegyzések:Egyedi optikai vizsgálati adatok a rendeléssel együtt adhatók meg, ahol meg van adva.

A tesztelési követelményeket a kiválasztott száltípus, csatlakozókonfiguráció és polaritás alapján erősítjük meg, ahelyett, hogy egyetlen specifikációt alkalmaznának az összes MPO/MTP adapterkábelre.

Egyedi MPO/MTP adapterkábel gyártás

A DIMI Fiber támogatja az egyedi adapterkábel-gyártást az OEM-projektekhez, a hálózati telepítéshez és a cserekövetelményekhez.
A testreszabás a következőket tartalmazhatja:

Száltípus: OS2 / OM3 / OM4 / OM5
Rostszám: 8/12/16/24
MPO vagy MTP csatlakozó
Rögzített vagy nem{0}}rögzített konfiguráció
A, B vagy C típusú polaritás
Meghatározott szálleképezés
MPO/MTP - LC vagy SC konfigurációk
Kábel hossza
PVC, LSZH, vagy OFNP kabát
Nagy teherbírású-vagy páncélozott kitörési konstrukció, ahol lehetséges
Saját címkézés
Egyedi vonalkód
Kitted vagy ömlesztett csomagolás

Az ügyfelek megadhatnak rajzot, meglévő kábelt, anyagjegyzéket, csatlakozó cikkszámot, berendezés interfészt vagy mintát gyártási referenciaként.

GYIK

K: Mi az az MPO/MTP adapterkábel?

V: Az MPO/MTP adapterkábel egy előre lekötött szálas szerelvény, amely meghatározott MPO/MTP interfészek vagy MPO/MTP többszálas interfészek csatlakoztatására szolgál egy másik csatlakozó interfészhez, például LC vagy SC.

K: Mi a különbség a rögzített és a nem{0}}rögzített MPO/MTP csatlakozók között?

V: A tűzött csatlakozók illesztőtüskéket tartalmaznak, míg a nem{0}}tűs csatlakozók úgy vannak kialakítva, hogy illeszkedjenek a rögzített csatlakozókhoz. A szükséges konfiguráció a csatlakozó oldalon lévő csatlakozótól függ.

K: Melyik MPO polaritást válasszam?

V: Az A típus egyenes{0}}szál-leképezést biztosít, a B típus megfordítja a szálak sorrendjét, a C típus pedig páronként fordítja meg a szálakat. A helyes kiválasztás a szálas leképezéstől és a telepítés berendezés architektúrájától függ.

K: Meg tudja illeszteni a meglévő MPO/MTP kábelt?

V: Igen. Egy meglévő kábel, rajz, anyagjegyzék, csatlakozó cikkszám vagy berendezés interfész referenciaként használható a csatlakozó, a szálak számának, a tűkonfigurációnak és a polaritásnak a megerősítéséhez.

K: Tud adni optikai tesztadatokat?

V: Az optikai tesztelés magában foglalhatja a beillesztési veszteséget, a visszatérési veszteséget, a folytonosságot és a szálleképezést. Egyedi vizsgálati jegyzőkönyvek a rendeléssel együtt szállíthatók, ahol az elő van írva.

K: Tud egyedi MPO/MTP adapterkábeleket gyártani?

V: Igen. Egyedi gyártás elérhető a száltípus, a szálszám, a csatlakozókombináció, a tűkonfiguráció, a polaritás, a szálleképezés, a kábelhossz, a köpeny, a címkézés és a csomagolás követelményei szerint.
