MPO/MTP multimódusú optikai kábel

MPO/MTP multimódusú optikai kábelek a rövid{0}} és közepes-hatótávolságú, nagy-sűrűségű optikai csatlakozáshoz adatközpontokban és nagysebességű{3}}hálózati rendszerekben. Elérhető OM3, OM4 és OM{7}}/125 μm multimódusú szállal, Base-8 vagy Base-12 konfigurációkkal, több szálszámmal, csatlakozó nemekkel, polaritástípusokkal és optikai veszteség opciókkal.

A kábel konfigurációját az adó-vevő interfész, az átviteli sebesség, a kapcsolat távolsága, a szál minősége, a szálak száma, a polaritás és a szükséges optikai teljesítmény alapján választják ki.

Nagy sűrűségű MPO multimódusú optikai kábel
A nagy sűrűségű MPO többmódusú szálkábel egy előre-végződésű több-szálas kábel-szerelvény, amelyet arra terveztek, hogy több többmódusú optikai csatornát egyesítsen MPO/MTP-kompatibilis...

még több
MPO-LC multimódusú optikai kábel
Az MPO–LC többmódusú szálkábel egy előre -végződésű átszakítókábel, amely több-szálas MPO/MTP interfészt köt össze egyedi LC duplex csatlakozásokkal a többmódusú optikai hálózatokban. Az MPO-alapú...

még több
MPO többmódusú törzskábel
Az MPO Multimode Trunk Cable egy nagy{0}}sűrűségű üvegszálas szerelvény, amelyet adatközpontok, vállalati szervertermek és nagy{1}}sebességű hálózati környezetek strukturált kábelezésére terveztek.

még több
OM5 MPO multimódusú optikai kábel
Az OM5 MPO többmódusú szálkábel egy előre-végződésű, nagy-sűrűségű szálegység, amely OM5 szélessávú multimódusú optikai szálat (WBMMF) és MPO csatlakozókat használ. Az adatközpontok,...

még több
OM4 MPO multimódusú optikai kábel
Az OM4 MPO többmódusú szálkábel egy gyári-végződésű, nagy-sűrűségű szálas szerelvény adatközpontok, vállalati hálózatok strukturált kábelezéséhez és rövid-kiérésű, nagy-sebességű optikai...

még több

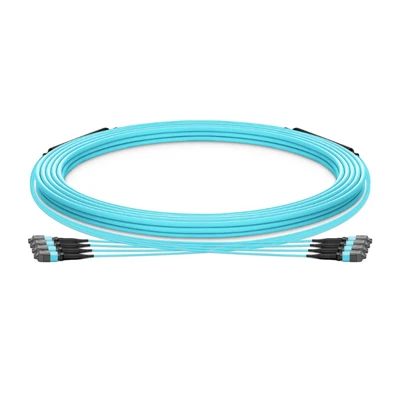

OM3 MPO multimódusú optikai kábel
Az OM3 MPO többmódusú szálkábel egy gyári{1}}végződésű többmódusú optikai szálas szerelvény, amely OM3 optikai szálas és MPO/MTP több{3}}szálas csatlakozókkal készült.

még több

Az MPO/MTP multimódusú optikai kábel specifikációi

Paraméter	Elérhető opciók
Száltípus	OM3 / OM4 / OM5
Szálméret	50/125 μm
Hullámhossz	850/1300 nm
Csatlakozó	MPO / MTP
Nem	Férfi / Nő
Polaritás	A / B / C típus
Rostszám	8 / 12 / 24 / 48 / 72 / 144
Kábel típusa	Kerek / Mikro{0}}elosztás / Szalag
Kabát	LSZH / PVC / OFNP
Üzemi hőmérséklet	-20 foktól +70 fokig
Tesztelés	IL / RL / 3D interferometria / vége-Arcvizsgálat
Megfelelőségi lehetőségek	RoHS / REACH / CE / UL / CPR, ahol alkalmazható

A ténylegesen elérhető konfigurációk és megfelelőségi jelölések a kiválasztott kábelkonstrukciótól és a projekt követelményeitől függenek.

OM3, OM4 és OM5 többmódusú optikai szálopciók

MPO/MTP multimódusú optikai kábeleink 50/125 μm-es multimódusú szálakat használnak, és OM3, OM4 és OM5 minőségben állnak rendelkezésre a különböző nagysebességű{5}}hálózati architektúrákhoz.

Száltípus	Tipikus használat	Kulcsfontosságú szempont
OM3	10G/40G/100G rövid{3}}elérésű linkek	Költséghatékony{0}}multimódusú lehetőség a kiépített adatközpont-hálózatokhoz
OM4	40G/100G és nagyobb{2}}sebességű adatközponti kapcsolatok	Nagyobb sávszélesség és hosszabb támogatott elérés, mint az OM3
OM5	Nagy sebességű{0}}multimódusú és SWDM alkalmazások	Szélessávú multimódusú optikai szál a több{0}}hullámhosszú átvitelhez

A tényleges átviteli távolság az adó-vevőtől, az átviteli sebességtől, az optikai kapcsolat költségvetésétől és az alkalmazandó hálózati szabványtól függ. Gyártás előtt áttekinthetjük a teljes konfigurációt.

Base-8 és Base-12 MPO/MTP konfigurációk

Az MPO/MTP többmódusú összeállítások különféle nagy{0}}sűrűségű szálas architektúrákhoz konfigurálhatók, beleértve a Base-8 és Base-12 rendszereket.

Base-8:8-szálas átviteli architektúra, amelyet gyakran használnak párhuzamos-optikai alkalmazásokkal és nagy sebességű adatközponti csatlakozással.

Base-12:12-szálas konfiguráció, amelyet széles körben használnak a strukturált kábelezésben és a nagy sűrűségű gerinchálózati rendszerekben.

MPO/MTP csatlakozó, nem és polaritás

Az MPO/MTP szerelvényeket különböző csatlakozókonfigurációkkal szállítjuk, hogy megfeleljenek a teljes kapcsolat követelményeinek.

Csatlakozó neme

Férfi:Csatlakozó vezetőcsapokkal

Női:Csatlakozó vezetőcsapok nélkül

A szükséges nem a párosítási berendezéstől, a kazettától, az adaptertől, a csomagtartótól vagy a javítási architektúrától függ.

Polaritás

Az elérhető polaritás-konfigurációk a következők:

A típus:Egyenes{0}}szál-leképezés

B típus:Fordított szálleképezés

C típus:Párosítsa -fordított szálas leképezést

A polaritást az adó-vevővel és az illesztő komponensekkel együtt kell megadni, hogy biztosítsák a helyes adási/vételi szálvezetést.

Kábelépítési és burkolati lehetőségek

Az MPO/MTP többmódusú szerelvények különböző kábelkonstrukciókban és burkolati változatokban állnak rendelkezésre a nagy{0}}sűrűségű adatközponti kábelezési és telepítési követelményekhez.

Kerek kábel

Általános-felépítés trönk- és javítási alkalmazásokhoz

Mikro-elosztó kábel

Kisebb kábelprofil a nagy-sűrűségű útvonaltervezéshez és a helyszűke{1}}telepítésekhez

Szalagkábel

Több-szálas szalagszerkezet a nagy-számú összeállításokhoz

LSZH

Alacsony-füst, halogén-mentes köpeny opció speciális biztonsági követelményeknek megfelelő telepítésekhez

PVC

Szabványos kabát opció az alkalmazható beltéri telepítésekhez

OFNP

Plenum{0}}besorolású konstrukció az OFNP-kábel teljesítményét igénylő telepítésekhez

A kábelhossz, a szálak száma, a kábel átmérője, a köpeny típusa és az egyéb konstrukciós részletek a kívánt MPO/MTP összeállítási konfigurációnak megfelelően kerülnek kiválasztásra.

Normál-Veszteség és alacsony-Veszteség opciók

Az MPO/MTP multimódusú optikai kábelek szabványos-veszteséggel és alacsony-veszteséggel rendelkező változatban is kaphatók, lehetővé téve a különböző csatlakozóveszteség-követelményeknek az optikai kapcsolat költségvetéséhez való igazítását.

Konfiguráció	Tipikus használat
Normál-Veszteség	Általános adatközpont és nagy{0}}sűrűségű többmódusú optikai szálak
Alacsony-veszteség	Nagy sebességű{0}}hivatkozások, ahol a csatlakozó beillesztésének elvesztése nagyobb hatással van a teljes linkköltségvetésre

Optikai paraméterek: beillesztési veszteség (IL), visszatérési veszteség (RL), szálcsillapítás és csatlakozóvég{0}}felület geometriája.
Az alacsony{0}}veszteségű szerelvények kiválasztott MPO/MTP csatlakozókonfigurációkkal és száltípusokkal állnak rendelkezésre. A megadott IL/RL határértékek a kábelkonfigurációnak és a projekt követelményeinek megfelelően kerülnek megerősítésre.

Alkalmazások

Az MPO/MTP többmódusú optikai kábeleket elsősorban nagy{0}}sűrűségű, rövid hatótávolságú-optikai csatlakozásokhoz használják, beleértve:

Vállalati adatközpontok
Felhőalapú számítástechnikai lehetőségek
Nagy{0}}teljesítményű számítástechnikai (HPC) környezetek
Szerver és kapcsoló összekapcsolása
Nagy{0}}sűrűségű strukturált kábelezés
Adatközpont gerinchálózat és terjesztési kapcsolatok

A kábel konfigurációját az optikai modulok, a rack architektúra, a szálak száma és a szükséges átviteli távolság alapján választják ki.

Gyártási képességek

A DIMI Fiber MPO/MTP multimódusú szálkábeleket és száloptikai kábel-szerelvényeket gyárt integrált csatlakozószerelvények, precíziós szálvégvégződések, kábelfeldolgozás, optikai tesztelés és végső ellenőrzés révén. Gyártási képességeink támogatják a szabványos MPO/MTP konfigurációkat, valamint a projekt-specifikus multimódusú szálkábel-összeállításokat.

Automatizált és precíziós{0}}szálelőkészítés, hasítás, polírozás és csatlakozó összeszerelés
Szabályozott epoxi kikeményedés a csatlakozó lezárásához
Kábelköpeny és kábelkonstrukció különböző beépítési követelményekhez
Gyártási támogatás több{0}}szálas szerelvényekhez és különböző MPO/MTP konfigurációkhoz

Optikai ellenőrzés és tesztelés

Minden kész MPO/MTP összeállítás a megrendelt konfiguráció szerint tesztelhető a szállítás előtt.

Teszt / Ellenőrzés	Cél	Vevői bizonyíték
Beillesztési veszteség vizsgálata	Ellenőrizze a csatlakozó egység optikai veszteségét	IL teszt eredménye
Megtérülési veszteség vizsgálata	Ellenőrizze az optikai visszaverődés teljesítményét	RL teszt eredménye
3D interferometria	Ellenőrizze az MPO/MTP vég{0}}felület geometriáját	Geometriai vizsgálati jegyzőkönyv
Vége{0}}az arcvizsgálatnak	Érzékelje a szennyeződéseket, karcolásokat, forgácsokat és egyéb hibákat	Ellenőrzés eredménye
Polaritás / Fiber Mapping	Ellenőrizze a szálak sorrendjét és polaritását	Száltérképezési rekord
Végső minőségellenőrzés	Erősítse meg a kábel konfigurációját a megrendelés alapján	Végső ellenőrzési jegyzőkönyv

Tesztjelentések és ellenőrzési jegyzőkönyvek a projekt követelményeinek megfelelően szállíthatók.

Egyedi MPO/MTP multimódusú optikai kábel gyártás

MPO/MTP többmódusú kábelszerelvényeket gyártunk rajzok, anyagjegyzékek, minták vagy műszaki előírások alapján.
A testreszabás a következőket tartalmazhatja:

OM3 / OM4 / OM5 szál
8–144 szálas konfigurációk
Kábel hossza
Csatlakozó típusa és neme
A / B / C típusú polaritás

Kábel konstrukció és köpeny anyaga
Kihúzó{0}}szemkészletek
Kabát színe
Termékcímkézés és vonalkód
Egyedi vizsgálati jelentések

Projektmegrendeléseknél az ügyfelek megadhatják az adó-vevő modelljét, a meglévő kábelspecifikációt, a rendszerrajzot vagy a BOM-ot a konfiguráció ellenőrzéséhez a gyártás előtt.

GYIK

K: Tud-e mintát adni a gyártási megrendelés előtt?

V: Igen. Mintarendelésekkel ellenőrizhető a csatlakozó illeszkedése, a kábel felépítése, a szálas konfiguráció, az optikai teljesítmény és a kompatibilitás az ügyfél meglévő berendezéseivel, mielőtt nagyobb gyártási rendelést adnának.

K: Milyen információkra van szüksége az MPO/MTP multimódusú optikai kábelek idézéséhez?

V: Az alapárajánlat általában megköveteli a szükséges mennyiséget, kábelhosszt, szálas konfigurációt, csatlakozókonfigurációt és kábelszerkezetet. Projekt--specifikus megrendeléseknél az adó-vevő modell, anyagjegyzék, rajz vagy meglévő kábelminta megadása lehetővé teszi a konfiguráció pontosabb áttekintését.

K: Meg tudja illeszteni a meglévő MPO/MTP kábelt?

V: Igen. Egy meglévő kábel, termékcímke, rajz vagy minta referenciaként használható a sokszorosításhoz. A gyártás megerősítése előtt áttekinthetjük a csatlakozó konfigurációját, a szálas leképezést, a kábel felépítését, a méreteket és az egyéb azonosítható specifikációkat.

K: Az egyes kábelek felcímkézhetők és nyomon követhetők?

V: Igen. A termékcímkék, cikkszámok, vonalkódok, sorozatszámok és egyéb azonosítási követelmények szükség esetén beépíthetők a kábelszerelvénybe. A tesztrekordok a megadott termékazonosítóhoz is társíthatók.

K: Hogyan csomagolják az MPO/MTP kábelszerelvényeket nemzetközi szállításhoz?

V: A csomagolás a kábel hosszának, a szálak számának, a csatlakozóvédelmi követelményeknek és a szállítási módnak megfelelően konfigurálható. A csatlakozók végfelületei a csomagolás során védettek, hogy csökkentsék a szennyeződés vagy a mechanikai sérülés veszélyét a szállítás során.

K: Szállíthat-e kábeleket a BOM vagy a projekt specifikációi szerint?

V: Igen. A BOM-alapú gyártás elérhető projektrendelésekhez. A mellékelt specifikáció gyártás előtt áttekinthető a szükséges kábelkonfiguráció, mennyiségek, címkézés és egyéb beszerzési követelmények megerősítése érdekében.

K: Mi a jellemző átfutási idő az MPO/MTP kábelrendeléseknél?

V: Az átfutási idő a kábel konfigurációjától, a szálak számától, a csatlakozó típusától, a mennyiségtől, a tesztelési követelményektől és az aktuális gyártási ütemtervtől függ. A visszaigazolt átfutási idő a műszaki konfiguráció és a rendelési mennyiség felülvizsgálata után kerül megadásra.

K: Tudsz dokumentációt adni a szállítmányhoz?

V: A dokumentáció a rendelési követelményeknek megfelelően szállítható, ideértve a termékleírásokat, az optikai vizsgálati eredményeket, az ellenőrzési jegyzőkönyveket, a csomagolási információkat és más egyeztetett minőségi dokumentumokat.
