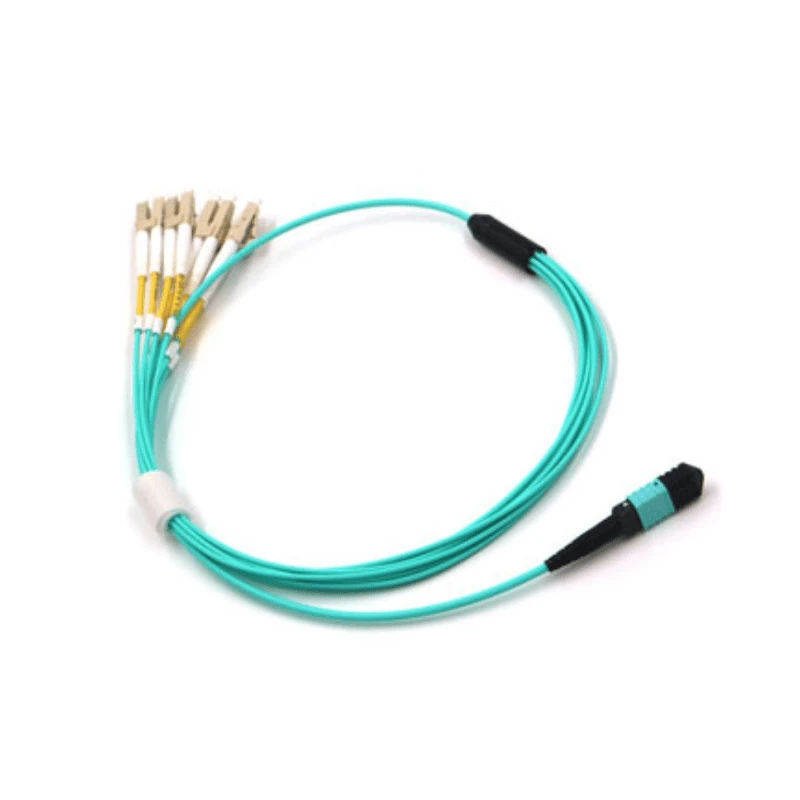

Az MPO–LC többmódusú szálkábel egy előre -végződésű átszakítókábel, amely több-szálas MPO/MTP interfészt köt össze egyedi LC duplex csatlakozásokkal a többmódusú optikai hálózatokban. Az MPO-alapú kábelezés összekapcsolására szolgál olyan berendezésekkel, javítórendszerekkel és szálelosztó pontokkal, amelyek LC duplex portokat használnak.
Műszaki előírások
|
Kategória |
Paraméter |
Specifikáció |
|
Rost |
Száltípus |
OM3 / OM4 / OM5 Multimód |
|
Szálméret |
50/125 μm |
|
|
Hullámhossz |
850 nm / 1300 nm |
|
|
Modális sávszélesség |
Nagyobb vagy egyenlő, mint 2000 MHz·km (OM3) / Nagyobb vagy egyenlő, mint 4700 MHz·km (OM4) |
|
|
Csatlakozó |
A csatlakozó |
MPO / MTP |
|
B csatlakozó |
LC Duplex, UPC |
|
|
Optikai teljesítmény |
Beillesztési veszteség |
0,35 dB vagy annál kisebb |
|
Konfiguráció |
Rostszám |
8/12/24 szál |
|
Polaritás |
A / B / C típus |
|
|
Kábel |
Kabát |
LSZH / OFNP / PVC |
|
Megfelelés |
Megfelelés |
RoHS / REACH |
|
Csatlakozó szabvány |
IEC 61754-7 |
Kábelépítés
Kabát opciók
LSZH, OFNP és PVC köpeny opciók állnak rendelkezésre a beépítési igény szerint.
Kábel hossza
A kábel teljes hossza a szükséges csatlakozási távolságnak megfelelően határozható meg.
Kitörési hossz
A kitörési hossz külön megadható, ha egy meghatározott ventilátorhelyzetre van szükség.
MPO Fibre Count és LC Breakout
Az MPO szálak száma határozza meg a megfelelő LC duplex kitörési konfigurációt.
|
MPO szálak száma |
LC Breakout |
Fiber csatornák |
|
8F |
4 × LC Duplex |
8 |
|
12F |
6 × LC Duplex |
12 |
|
24F |
12 × LC Duplex |
24 |
A teljes{0}}szálas duplex kitöréshez minden LC duplex két szálat használ. Az aktív csatornák száma a csatlakoztatott berendezéstől függően változhat.
Csatlakozó és polaritás egyeztetés
MPO/MTP interfész:Az MPO/MTP interfész úgy van konfigurálva, hogy illeszkedjen a száloptikás kapcsolathoz megadott csatlakozó csatlakozóhoz.
MPO rögzítés:A rögzített vagy rögzítetlen MPO konfigurációk illeszthetők az illesztési felülethez a megfelelő mechanikai igazítás biztosítása érdekében.
LC duplex interfész:Az LC duplex oldal egyedi UPC{0}}polírozott csatlakozásokat biztosít a berendezésekhez vagy a javítási interfészekhez.
Polaritás illesztés:Az A, B vagy C típusú polaritás a csatlakoztatott MPO rendszer szükséges szálas leképezése szerint van konfigurálva.
Gyártás előtti-visszaigazolás:A csatlakozó és a polaritás konfigurációja ellenőrizhető a meglévő MPO interfész vagy a projekt specifikációja alapján a gyártás előtt.
Optikai teljesítmény
Szerelvény behelyezési elvesztése:Az MPO-–-LC-kábel-összeállítás legfeljebb 0,35 dB behelyezési veszteséggel van megadva az adott konfigurációban. Ez az érték a kész összeállítás optikai veszteség-hozzájárulását jelenti, és külön komponensként szerepelhet a kapcsolatvesztési költségvetésben.
Linkvesztés értékelése:Egy teljes MPO-–-LC kapcsolat esetén a teljes optikai veszteség magában foglalja az MPO interfészt, az LC-csatlakozásokat és az optikai úton lévő egyéb csatlakozóelemeket is. Ezért a kábelszerelvény specifikációját a teljes kapcsolat veszteségi költségvetésével együtt kell értékelni.
Minőségellenőrzés
100%-os optikai tesztelés:Minden kész kábelszerelvény 100%-os behelyezési és visszatérési veszteség-teszten megy keresztül a szállítás előtt, hogy ellenőrizni lehessen a kész szerelvény optikai teljesítményét.
3D geometriai vizsgálat:Az MPO/MTP csatlakozó geometriáját 3D interferométeres vizsgálat ellenőrzi, beleértve az olyan kulcsfontosságú érvégparamétereket, mint a szálmagasság, a görbületi sugár és a csúcseltolás.
Az arcvizsgálat vége-:Szállítás előtt megvizsgálják a csatlakozók végfelületeit a felület állapota és szennyeződése szempontjából, hogy csökkentsék a szennyeződésekkel kapcsolatos{0}}csatlakozási problémákat.
Egyéni vizsgadokumentáció:Az elkészült kábelösszeállítás optikai vizsgálati adatai a megrendelés ellenőrzési követelményei szerint biztosíthatók.
RFQ konfiguráció áttekintése
Az MPO-to-LC összeállítások számos interfész- és méretkövetelményt kombinálnak, amelyeknek meg kell felelniük a tervezett optikai kapcsolatnak.
Az ajánlatkéréseknél a DIMI a gyártás előtt áttekintheti a benyújtott szálak számát, a csatlakozó konfigurációt, a polaritást, a kábelhosszt és a kiszakítási követelményeket.
Ahol rendelkezésre áll a meglévő MPO interfész vagy berendezés konfigurációja, a vonatkozó csatlakozási információk az ajánlatkéréshez csatolhatók a konfiguráció áttekintéséhez.
GYIK
K: Mi a különbség az MPO és az MTP csatlakozó között?
V: Az MPO a szabványos több{0}}szálas csatlakozó interfész, míg az MTP az MPO csatlakozócsalád márkás változata. A szükséges interfészt a meglévő optikai rendszerben használt csatlakozóhoz kell illeszteni.
K: Csatlakoztathat-e MPO-LC-kábel egy MPO-trönkkábelt közvetlenül az LC-berendezéshez?
V: Igen. Az MPO-–-LC átszakítókábel kapcsolatot biztosít a több-szálas MPO interfész és az egyes LC duplex portok között. A szálak számának, a csatlakozó konfigurációnak és a polaritásnak meg kell egyeznie a meglévő törzs- és berendezéskonfigurációval.
K: Kiválasztható az MPO-LC többmódusú kábel kizárólag az adó-vevő sebessége alapján?
V: Nem. Az adó-vevő fizikai interfészét, optikai típusát, szál konfigurációját és polaritását együtt kell figyelembe venni. A nagyobb átviteli sebesség önmagában nem határozza meg, hogy az MPO{2}}–-LC többmódusú összeállítás kompatibilis-e a tervezett optikai kapcsolattal.
K: Használhatók-e MPO–LC átszakítókábelek egy meglévő adatközponti kábelezési rendszer korszerűsítésekor?
V: Igen. Az MPO-to-LC kitörési összeállítások interfészként használhatók a meglévő MPO-alapú gerinchálózat és az LC-alapú berendezések között a kábelezési frissítések vagy migrációs projektek során. Csere vagy bővítés előtt ellenőrizni kell a meglévő trönk szálak számát, polaritását, csatlakozó konfigurációját és a berendezés interfészét.
K: Elérhetők az LSZH és OFNP köpeny opciók az MPO-LC szálas kábelekhez?
V: Igen. LSZH és OFNP köpeny opciók állnak rendelkezésre olyan telepítésekhez, ahol a kábel felépítésének meg kell felelnie a meghatározott alacsony-füst- vagy légtérkövetelményeknek. A szükséges kabátot a vonatkozó beépítési követelményeknek megfelelően kell kiválasztani.
K: Milyen információkat kell megadni, amikor árajánlatot kérünk MPO-ról LC szálas kábelre?
V: Az ajánlatkérésnek tartalmaznia kell a szükséges száltípust, szálszámot, polaritást, kábelhosszt, áttörési hosszt, köpenytípust és mennyiséget. Ha a konfigurációs kompatibilitást meg kell erősíteni, akkor a kapcsolódó MPO interfészről vagy a csatlakoztatott berendezésekről is tájékoztatást lehet adni.
K: Mi a standard átfutási idő a tömeges MPO-tól az LC-szálas kábelre?
V: A normál átfutási idő 7-15 munkanap. Sürgős adatközponti projektek és időre{3}}érzékeny rendelések esetén megbeszélhető a gyorsított szolgáltatás.
