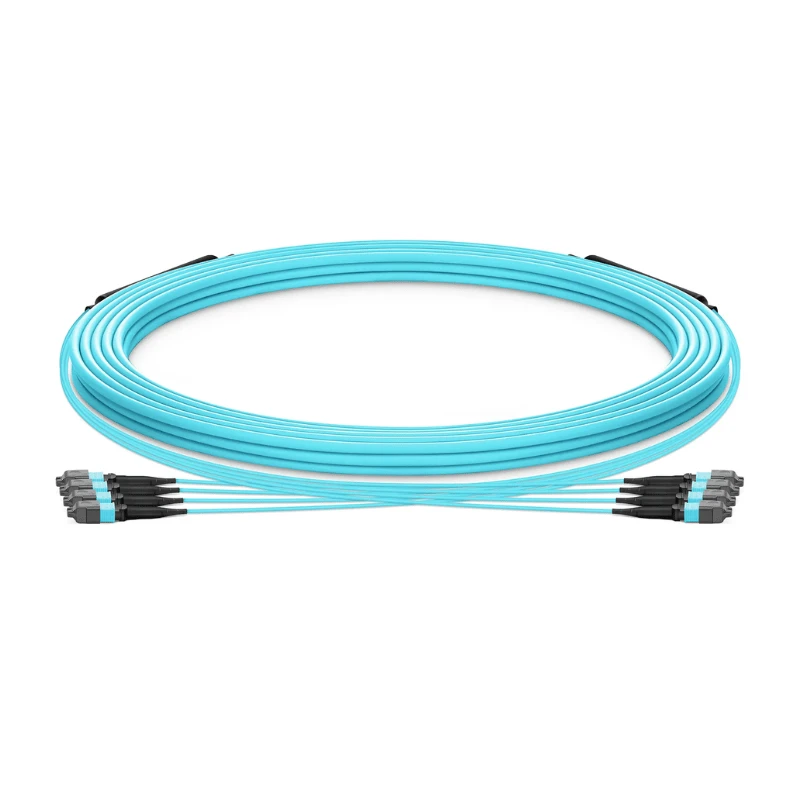

Az OM3 MPO többmódusú szálkábel egy gyári{1}}végződésű többmódusú optikai szálas szerelvény, amely OM3 optikai szálas és MPO/MTP több{3}}szálas csatlakozókkal készült.
Műszaki előírások
|
Paraméter |
Specifikáció |
|
Termék típusa |
OM3 MPO multimódusú optikai kábel |
|
Száltípus |
OM3 Multimode Fiber |
|
Szálméret |
50/125 μm |
|
Hullámhossz |
850 nm / 1300 nm |
|
Rostszám |
8 / 12 / 24 / 48 / 72 / 144 szálak |
|
Csatlakozó típusa |
MPO / MTP |
|
A csatlakozó |
Férfi / Nő; Rögzítve/feloldva |
|
B csatlakozó |
Férfi / Nő; Rögzítve/feloldva |
|
Polaritás |
A / B / C típus |
|
Kábel szerkezet |
Kerek kábel / mikro{0}}elosztó kábel / szalagkábel |
|
Kabát anyaga |
LSZH / PVC / OFNP |
|
Kábel hossza |
Egyedi hossz |
|
Üzemi hőmérséklet |
-20 foktól +70 fokig |
|
Optikai tesztelés |
Beillesztési veszteség / Visszatérés elvesztése |
|
Csatlakozó ellenőrzése |
Vége-Az arcvizsgálat / 3D interferométeres vizsgálat |
|
Megfelelés |
RoHS / REACH / CE; Az UL 910 és CPR konfigurációk az alkalmazandó kábelkonstrukciótól függően |
Az OM3 szál jellemzői
Az OM3 szálminőség határozza meg az optikai út többmódusú átviteli jellemzőit, míg az MPO/MTP végződés határozza meg, hogy az egyes optikai csatornák hogyan jelenjenek meg a berendezés interfészén.
Összeszerelési{0}}szintű teljesítmény
Az OM3 MPO összeállítások esetében a szálspecifikáció és a csatlakozóvégződés nem független alkatrészleírásként, hanem kész optikai útként kerül kiértékelésre.
Veszteség konfigurációja
A DIMI különböző MPO/MTP veszteség fokozatokat biztosít, lehetővé téve a kész összeállítás megadását a csatlakoztatott kapcsolat optikai{0}}veszteségi követelményei szerint.
Átviteli feltételek
Az elérhető átviteli távolság a teljes optikai kapcsolattól függ, beleértve az adó-vevőket, a passzív alkatrészeket és a rendelkezésre álló optikai költségkeretet, nem pedig az elkülönített kábel specifikációjától.
Kábelépítés
Kábel szerkezet
A kiválasztott kábelkonstrukció határozza meg a többszálas szerelvény belső elrendezését és mechanikai védelmét az MPO/MTP lezárás előtt.
Fiber Protection
A kiválasztott konstrukció a megadott kábelkialakítás és szálszám szerint csoportosítja és védi az egyes szálakat.
Kabát specifikáció
A köpeny felépítését a kész kábelre vonatkozó mechanikai, környezetvédelmi és megfelelőségi követelményekkel együtt határozzák meg.
MPO megszűnése
Csatlakozó konfigurációja:Az MPO/MTP-csatlakozók gyárilag a megadott csatlakozótípusnak, nemnek, tűkonfigurációnak és a végpontok közötti szál-leképezésnek megfelelően vannak lezárva.
Polaritás és szálleképezés:A megadott polaritás határozza meg a szálak -pozíciójának kapcsolatát a két csatlakozóvég között, és a kész összeállítást a szállítás előtt ellenőrizni kell a megerősített leképezés alapján.
Termékminőség-ellenőrzés
Optikai tesztelés
Minden kész összeállításon átesik a behelyezési veszteség és a visszatérési veszteség vizsgálata a szállítás előtt a megerősített optikai specifikáció szerint.
01
Csatlakozó geometriája
Az MPO csatlakozó geometriáját 3D interferométeres méréssel ellenőrzik, beleértve a szálmagasságot, a görbületi sugarat és a csúcseltolást.
02
Vége{0}}az arcvizsgálatnak
A csatlakozók végfelületeit a kész szerelvény kioldása előtt megvizsgálják felületi hibák és szennyeződések szempontjából.
03
Polaritás ellenőrzése
A szál folytonosságát és polaritását a megadott leképezés alapján ellenőrzik, hogy ellenőrizzék a csatornamegfelelést az összeállításban.
04
Termék nyomon követhetősége
Ahol soros jelentés van megadva, a kész kábel a hozzárendelt azonosító számon keresztül összekapcsolható a rögzített optikai és csatlakozóvizsgálati adatokkal.
05
GYIK
K: Az OM3 MPO kábel használható OM4 szálat tartalmazó linkben?
V: A vegyes OM3/OM4 kapcsolatokat ki kell értékelni az adó-vevő specifikációi és a rendszer optikai költségvetése alapján a telepítés előtt, mivel az általános teljesítmény a kombinált optikai szálak és összetevők specifikációitól függ.
K: Mit kell megerősíteni az OM3 MPO kábel ismételt megrendelése előtt?
V: A jóváhagyott termékleírást, a korábbi rendelési hivatkozást vagy a gyártási mintát kell használni az egyeztetett konfiguráció megerősítéséhez a gyártás megismétlése előtt.
K: Használható-e jóváhagyott minta gyártási referenciaként egy OM3 MPO kábelrendeléshez?
V: Igen. Egy jóváhagyott minta gyártási referenciaként szolgálhat, ha konfigurációját és az alkalmazandó ellenőrzési követelményeket dokumentálják a visszaigazolt rendelési specifikációban.
K: A DIMI gyárthat OM3 MPO kábelt egy meglévő ügyfélspecifikáció alapján?
V: Igen. Egy meglévő vevői specifikáció gyártási referenciaként használható, ha a szükséges konfigurációt, műszaki követelményeket és ellenőrzési kritériumokat egyértelműen meghatározzák és megerősítik a gyártás előtt.
K: Mi szükséges általában egy OM3 MPO kábel árajánlathoz?
V: A projekt mennyisége, a szállítási céldátum, a meglévő alkatrészszám, a jóváhagyott minta vagy a korábbi rendelési hivatkozás segíthet a szállítónak abban, hogy árajánlatot készítsen a szükséges konfiguráció alapján.
K: OM3 MPO kábelek szállíthatók OEM- vagy magán{1}}címke-rendelésekhez?
V: A megerősített gyártási specifikációba beépíthetők az OEM- vagy a privát{0}}címkékre vonatkozó követelmények, beleértve a megállapodás szerinti termékazonosító, címkézési, csomagolási és dokumentációs követelményeket.
K: Milyen dokumentumok kérhetők OM3 MPO kábelrendeléshez?
V: A vevők megadhatják a szükséges vizsgálati jelentéseket, termékazonosító feljegyzéseket, ellenőrzési jegyzőkönyveket vagy más minőségi dokumentációt a rendelési dokumentáció követelményeinek részeként.
K: Hogyan értékelhetik a vásárlók az OM3 MPO kábelszállítót a gyártási rendelés leadása előtt?
V: A vevők áttekinthetik a szállító termékspecifikációit, a minta-jóváhagyási folyamatot, az optikai vizsgálati feljegyzéseket, a csatlakozóellenőrzési képességet, a vonatkozó tanúsítványokat és a gyártási dokumentációt a gyártási rendelés jóváhagyása előtt.
