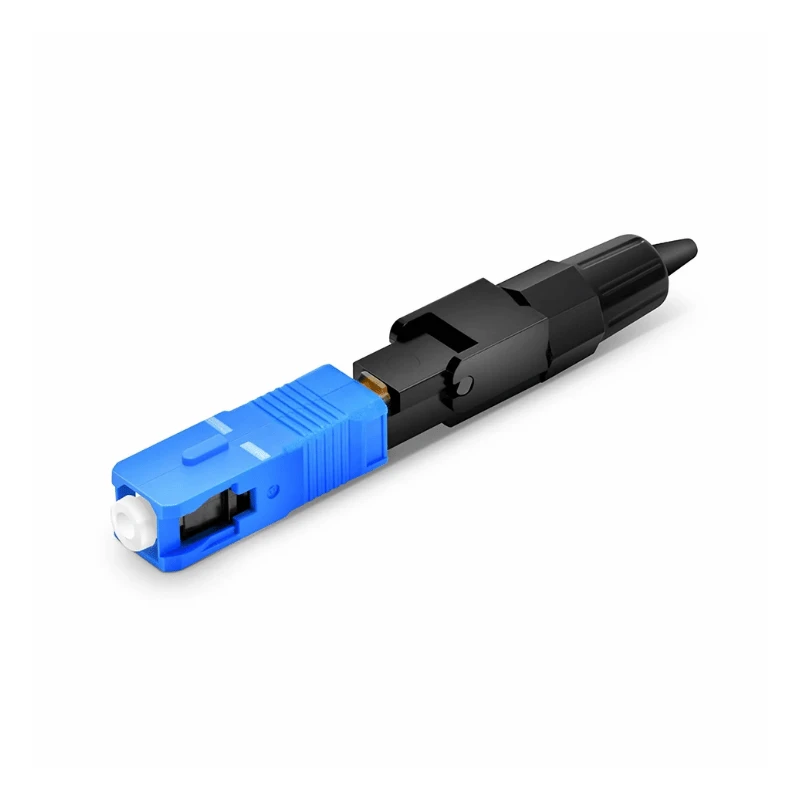

A Fiber Optic Cable SC UPC csatlakozó egy gyárilag összeszerelt 2,5 mm-es kerámia érvéghüvelyt és nyomó{4}}csatlakozószerkezetet használ a kompatibilis SC-adapterekkel való stabil illeszkedés érdekében. A szabványos konfiguráció 9/125 μm-es egymódusú szálhoz és 2,0 mm-es kábelhez alkalmas, a projektkövetelményekhez más kábelátmérők és összeállítási konfigurációk is rendelkezésre állnak.
Csatlakozó specifikációi
|
Paraméter |
Szabványos specifikáció |
|
Csatlakozó típusa |
SC UPC |
|
Fiber mód |
Egy{0}}mód |
|
Szálméret |
9/125 μm |
|
Lengyel Típus |
UPC |
|
Ferrule |
2,5 mm-es cirkónia kerámia |
|
Konfiguráció |
Simplex |
|
Kábel átmérő |
2,0 mm |
|
Beillesztési veszteség |
0,30 dB vagy annál kisebb |
|
Visszatérési veszteség |
50 dB vagy annál nagyobb |
|
Működési hullámhossz |
1310/1550 nm |
|
Üzemi hőmérséklet |
-40 foktól +75 fokig |
|
Tárolási hőmérséklet |
-40 foktól +85 fokig |
|
Párzási tartósság |
500 ciklusnál nagyobb vagy egyenlő |
|
Ház |
Nagy{0}}teljesítményű polimer |
Csatlakozó szerkezete és kialakítása
A csatlakozó cirkónium-kerámia érvéghüvelyből, csatlakozóházból, beállító alkatrészekből és húzó{0}}csonkból áll. A 2,5 mm-es érvéghüvely biztosítja a szabványos SC illesztési interfészt, míg a push{3}}pull csatolómechanizmus lehetővé teszi az egyszerű beszerelést és eltávolítást az SC adapterekről.
Az UPC végfelülete polírozott, hogy fizikai érintkezést biztosítson az illeszkedő szálfelületek között és szabályozza az optikai visszaverődést. A csatlakozó háza védi a belső igazítási szerkezetet, míg a feszültségcsökkentő-csizma csökkenti a mechanikai feszültséget a kábel---csatlakozó átmenetnél.
Üvegszálas és kábeles kompatibilitás
A szabványos változat 9/125 μm-es egymódusú optikai szálhoz készült, beleértve az OS2- típusú alkalmazásokat is. A hajlítási-érzéketlen szálat használó szerelvények esetében a kompatibilitás a vonatkozó ITU-T szálkategória szerint is megadható. Az ITU-T G.657 a hajlítási-veszteségre-érzéketlen egymódusú szálakat és kábeleket fedi le, amelyeket különösen hozzáférési és nagy sűrűségű telepítéseknél használnak.
A csatlakozót a szálas mód, a kábel átmérő, az adapter interfész, a polírozás típusa és az alkalmazási környezet szerint kell kiválasztani.
Alkalmazások
Távközlési hálózatok:Berendezések összekapcsolása, elosztókeretek és átviteli kapcsolatok
Ftth/fttx:Optikai elosztás és előfizetői oldali optikai{0}}szálas csatlakozások
Adatközpontok:Javítás és berendezések csatlakoztathatósága, ahol sc interfészek vannak megadva
Vállalati hálózatok:Gerinchálózat és szálas linkek kiépítése-a-
Catv és adás:Optikai jelelosztás és berendezések összekapcsolása
Ipari hálózatok:Üvegszálas kapcsolatok automatizálási és kommunikációs rendszerekben, ahol a környezeti specifikáció megfelelő
Az sc push{0}}pull interfész különösen praktikus azoknál az alkalmazásoknál, ahol a csatlakozók gyakori beszerelése és eltávolítása szükséges.
Testreszabás / OEM
OEM- és projektmegrendeléseknél a csatlakozó a követelményeknek megfelelően konfigurálható, beleértve:
SC UPC szimplex vagy duplex konfiguráció
0,9 mm, 2,0 mm, 3,0 mm vagy meghatározott kábelátmérő
OS1/OS2 egymódusú-vagy meghatározott többmódusú optikai szál
PVC, LSZH, vagy más meghatározott kábelköpeny
Szabványos vagy egyedi kábelhossz
Csatlakozó és csomagtartó színe
Csatlakozó és csomagtartó színe
Térfogatgyártás esetén a tömeggyártás előtt meg kell erősíteni az alkalmazandó rajzot, az optikai specifikációkat, a kábelszerkezetet, a tűréskövetelményeket és az ellenőrzési kritériumokat.
Ellenőrzés és tesztelés
Szállítás előtt minden gyártási tételt ellenőrizni kell a jóváhagyott termékspecifikáció szerint. A legfontosabb ellenőrzési elemek a következők:
Vége-az arcvizsgálatnak:Szennyeződések, karcolások, forgácsok és polírozási hibák
Beillesztési veszteség vizsgálata:Ellenőrzés a megadott maximális értékhez képest
Megtérülési veszteség vizsgálata:Az upc back{0}}reflexiós teljesítményének ellenőrzése
Hüvely és méretvizsgálat:Kritikus interfész és összeszerelési méretek
Kábel-csatlakozó-szerelvény ellenőrzése:Csomagtartó, ház, préselés és feszültségmentesség-állapota
Párosítási/tartóssági vizsgálat:Szükség esetén a csatlakozó teljesítményének ellenőrzése ismételt párosítás után
Környezeti tesztelés:Hőmérséklet vagy páratartalom tesztelése, ha a projekt specifikációja előírja
OEM-megrendelésekhez további mechanikai, környezeti vagy optikai tesztek határozhatók meg az ügyfél vonatkozó specifikációja vagy vizsgálati szabványa szerint. A csatlakozó interfész méreteit a vonatkozó IEC 61754-4 SC család követelményeinek megfelelően kell szabályozni.
GYIK
K: Tud-e mintákat adni tömeges megrendelés előtt?
V: Igen. A tömeggyártás előtti minősítéshez mintákat lehet adni. A minta specifikációit előzetesen meg kell erősíteni, beleértve a csatlakozó konfigurációt, a szálszerkezetet, a kábelhosszt és a címkézési követelményeket.
K: Mi a tömeges rendelések tipikus szállítási ideje?
V: A megrendelés szállítási ideje 7-14 nap a feldolgozásra és 20-30 nap a szállításra. A tényleges érkezés dátuma a rendeltetési helytől, a szállítási módtól és a vámkezeléstől függ. Sürgős vagy nagy mennyiségű-rendelések esetén a szállítási ütemezést a megrendelés leadása előtt meg kell erősíteni.
K: Milyen szállítási és szállítási feltételek állnak rendelkezésre nemzetközi megrendelésekhez?
V: A rendelések EXW, DAP vagy DDP feltételekkel szállíthatók, a rendeltetési helytől és a rendelési követelményektől függően. Az EXW akkor megfelelő, ha a vevő megszervezi a szállítást, míg a DAP/DDP egyszerűsítheti a háztól{1}}házig{2}}szállítást. Árajánlat kérésekor meg kell erősíteni az alkalmazandó szállítási módot és az Incotermet.
K: Hogyan csomagolják az SC UPC csatlakozószerelvényeket exportra?
V: A szabványos szerelvényeket PE védőzsákokba vagy kartondobozokba csomagolják, további elválasztással vagy párnázással, hogy megakadályozzák a csatlakozó szennyeződését, a kábel deformálódását és a szállítás közbeni mechanikai sérüléseket.
K: Biztosíthat-e dokumentációt a minőségellenőrzéshez és a bejövő áruk ellenőrzéséhez?
V: Igen. A szabványos szállítási dokumentáció tartalmazhat termékleírásokat, csomagolási listákat és ellenőrzési jegyzőkönyveket. Ellenőrzési jegyzőkönyvek, megfelelőségi tanúsítványok vagy egyéb minőségi dokumentumok a beszerzési megrendelésben meghatározottak szerint készíthetők.
K: SC UPC csatlakozók szállíthatók mind a patch zsinórokhoz, mind a pigtail szerelvényekhez?
V: Igen. A csatlakozó előre lezárt szálas szerelvények részeként szállítható, beleértve a patch zsinórt és a szálkás konfigurációkat, feltéve, hogy a szükséges kábelfelépítést és végződési elrendezést a gyártás előtt megerősítik.
K: Szállíthat-e SC APC-t az SC UPC helyett?
V: Az SC APC egy másik lengyel konfiguráció, és nem helyettesíthető az SC UPC-vel a rendszerkövetelmények megerősítése nélkül. Ha APC-lezárásra van szükség, azt külön meg kell adni a beszerzési megrendelésben, így a csatlakozó és a csatlakozó interfész kompatibilis konfigurációként kerül forgalomba.
K: Támogathatja-e a harmadik fél általi{0}}ellenőrzést a szállítás előtt?
V: Igen. Ha a vevő vagy a projekt ezt kéri, a szállítás előtt megszervezhető a harmadik fél általi ellenőrzés. Az ellenőrzés hatókörét, a mintavételi módszert, az elfogadási kritériumokat és az ellenőrzési költségeket a gyártás vagy szállítás előtt meg kell állapodni.
