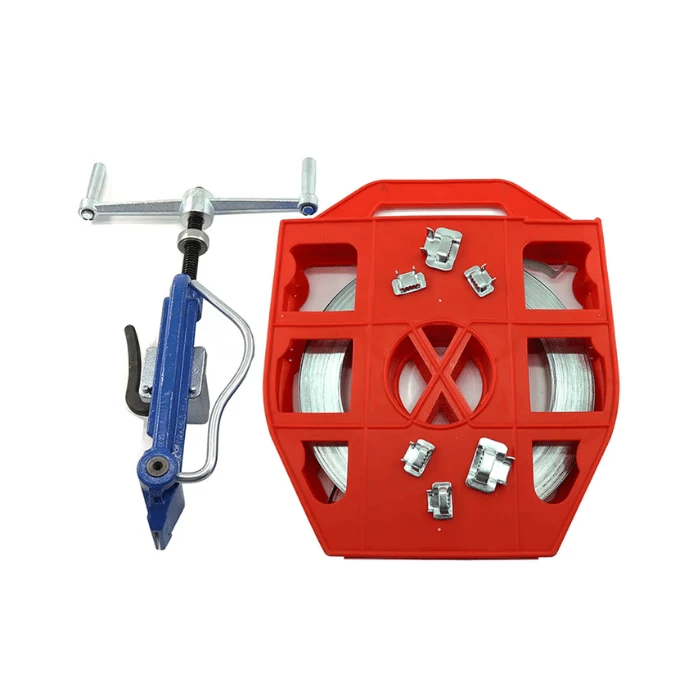

Szabványos szalagozó eszköz

A Standard Banding Tool egy kézi feszítőeszköz, amelyet rozsdamentes acél és egyéb fém szalagok felszerelésére terveztek oszlopok, kábelek, konzolok, táblák és segédeszközök köré. A leejtő-kovácsolt szerkezet a feszítőmechanizmust, a rugós-megfogót és a beépített-vágót egyesíti egy kéziszerszámban. A szerszám alkalmas távközlési, száloptikai, közüzemi, önkormányzati és általános infrastrukturális rögzítésre, ahol szabályozott szalagfeszesség és biztonságos csatos csatlakozás szükséges.

A szerszám mechanikus feszítőrendszert használ a fémszalagok megfeszítésére a munkadarab körül, mielőtt a csatot rögzítené.

A kovácsolt{0}}szerszámtest leejtése:Biztosítja a fő teherhordó szerkezetet- a kézi feszítéshez.

Feszítő mechanizmus:A fogantyú forgását szabályozott szalagfeszültséggé alakítja.

Rugós{0}}megfogó:Megtartja a szalagot feszítés közben, és segít megőrizni a szalag helyzetét.

Szerszám orr és megfogó blokk:Vezesse és tartsa a szalagot a feszítés és a csat kialakítása során.

Borulási mechanizmus:Feszítés után a csat körül szalagkötést alakít ki.

Integrált vágó:A csatlakozás létrejötte után eltávolítja a felesleges sávot.

A működési elv három mechanikai műveleten alapul: a szalag megfogásán, feszítésén és a csatcsatlakozás kialakításán. A szerszám nem szolgáltat áramot vagy hőt; minden feszítési és vágási művelet kézzel történik.

Válassza ki a pántot és a csatot:Győződjön meg arról, hogy a szalag szélessége, vastagsága, anyaga és csatja kompatibilis a szerszámmal és az alkalmazással.

Tekerje be a szalagot:Vezesse át a szalagot az oszlopon, a kábeltartón, a konzolon vagy más munkadarabon, és vezesse át a csaton a csat kialakításának megfelelően.

Helyezze el a szerszámot:Helyezze be a szalagot a szerszám markolatába, miközben a csatot megfelelően helyezi el.

Feszítés alkalmazása:Működtesse a feszítőmechanizmust, amíg a szalag el nem éri a szükséges beszerelési feszültséget.

A kapcsolat kialakítása:Görgesse a szerszámot a csat fölé, miközben a feszítőmechanizmust szabályozza, hogy megtartsa a szalag helyzetét.

Vágja le a felesleget:A beépített vágó segítségével távolítsa el a megmaradt szalagvéget.

Töltse ki a csatot:Rögzítse a csatot az egyedi tervezési és beépítési követelményeknek megfelelően.

A következetes rögzítés érdekében a szalagnak a feszítés és a borulás során a csattal egy vonalban kell maradnia. A szükséges feszítési és{1}}csatzárási módszernek követnie kell a szalagrendszer vonatkozó specifikációit.

A szerszámot fémszalagozásra tervezték a megadott mérettartományon belül. A tipikus rozsdamentes acél opciók közé tartozik a 201, 304 és 316, az anyagválasztás a korróziónak való kitettség és a projekt követelményei alapján történik.

A kompatibilis csatrendszerek a következők lehetnek:

Fül{0}}Lokt csatok:Hagyományos csat kialakítás kézi szalagozási alkalmazásokhoz.

Tru-Lokt csatok:A kompatibilis kézi rögzítőrendszerekhez kifejlesztett csat kialakítása, valamint a csat{0}}szárny mozgásának vizuális megerősítése a telepítés során.

Egyéb kompatibilis rozsdamentes acél csatok:Meg kell egyeznie a kiválasztott sávszélességgel, és követnie kell a vonatkozó telepítési követelményeket.

A minőség-ellenőrzésnek ki kell terjednie a bejövő alkatrészekre és a kész{0}}eszköz teljesítményére egyaránt. Az ajánlott ellenőrzési elemek a következők:

Méretvizsgálat:Szerszámhossz, kritikus illeszkedési méretek és szalagkompatibilitás.

Funkcionális ellenőrzés:A feszítő fogantyú, a megfogó, a vágó és a borító mechanizmus zökkenőmentes működése.

Feszültségteljesítmény:Annak ellenőrzése, hogy a szerszám eléri-e a megadott feszültségtartományt rendellenes csúszás vagy mechanikai deformáció nélkül.

Vágásvizsgálat:Ellenőrizze, hogy a vágó megfelel-e a megadott maximális szalagvastagságnak, és tiszta vágást eredményez-e.

Felületi vizsgálat:Ellenőrizze a bevonat sértetlenségét, a szabaddá vált fémet, a korróziót, a sorját és más látható hibákat.

Összeszerelési ellenőrzés:Ellenőrizze a rögzítőket, a mozgó alkatrészeket, a fogantyúk rögzítését és az általános mechanikai integritást.
