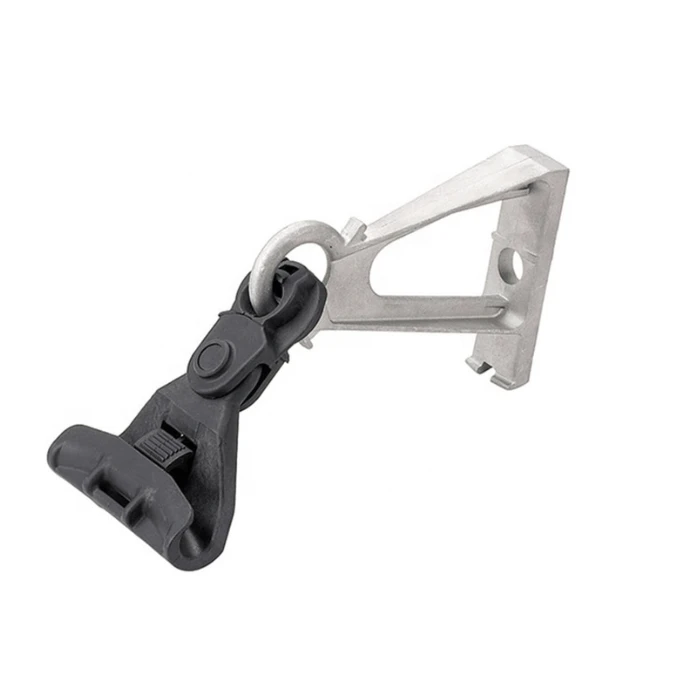

Függesztő bilincs száloptikai kábelhez

A száloptikai kábel felfüggesztő bilincsét arra tervezték, hogy támassza és rögzítse az antennaszálas optikai kábeleket a közbenső oszlopokon, tornyokon vagy kereszttartós{0}}karszerkezeteken. A szorítószerelvény egy teherhordó testet-, kábel-érintkezőbetétet vagy előre kialakított páncélrudakat és rögzítő hardvert tartalmaz a mechanikai terhelés elosztására, miközben korlátozza a kábelköpenyre nehezedő túlzott nyomást.

A felfüggesztő bilincs úgy van kialakítva, hogy megtartsa a kábel helyzetét, miközben a támasztóerőt elosztja a kábel érintkezési területén. Az előre kialakított spirális páncélrudakat használó konfigurációk esetén a rudak alkalmazkodnak a kábel felületéhez, és hosszabb érintkezési hosszon osztják el a mechanikai feszültséget, csökkentve a külső burkolat helyi terhelését.

Az EPDM vagy azzal egyenértékű elasztomer betét további csillapítást és súrlódást biztosíthat a kábel és a bilincstest között. Ez különösen fontos a szél{1}}mozgásnak és hőmérséklet-változásoknak kitett légi útvonalakon.

A kábel átmérőjét a megadott bilincstartományhoz kell igazítani. A bilincseket nem szabad kizárólag névleges kábeltípus szerint kiválasztani; a tényleges kész külső átmérőt és a beépítési terhelést a modell specifikációi alapján kell ellenőrizni.

A felfüggesztő bilincs a felső száloptikai kábelek telepítéséhez használható:

A bilincs felszerelhető oszlopokra, tornyokra vagy kereszt{0}}karokra kompatibilis rúdcsavarok, rozsdamentes acél hevederek, J-kampók, U-alakú bilincsek vagy külön tartókonzolok segítségével, a kiválasztott hardverkonfigurációtól függően.

Szabványos felfüggesztési alkalmazásokhoz:

Az OEM-konfigurációk a kábel átmérője, a kábel felépítése, a szükséges fesztáv, a mechanikai terhelés, a páncélrúd-hossza, a rögzítési interfész és a beépítési szerkezet szerint állnak rendelkezésre.

A testreszabás a következőket is magában foglalhatja:

• A bilincs test méretei és geometriája
• Előre kialakított rúdhossz és anyag
• Rögzítési konzolok és hardverek
• Rozsdamentes{0}}acél vagy horganyzott alkatrészek
• Termékjelölések és azonosítás
• Ügyfélcsomagolás és címkézés

Az ajánlatkérés értékeléséhez a vásárlóknak meg kell adniuk a kábel típusát, a tényleges külső átmérőt, a tipikus fesztávot, a maximális fesztávot, a vonalszöget, a telepítési szerkezetet és a környezeti feltételeket.

A tipikus ellenőrzési elemek a következők:

• Kábelátmérő kompatibilitás és méretellenőrzés
• Szemrevételezéses és felületi -befejező ellenőrzés
• Anyag és bevonat ellenőrzése
• Mechanikai terhelés/törési-terhelési tesztelés
• Csúszás vagy tartás{0}}erőteszt
• A hardver illeszkedésének és rögzítésének ellenőrzése
• Korrózióállóság-vizsgálat-, ahol elő van írva
• UV- és környezeti ellenállási{0}}vizsgálat polimer alkatrészekhez

Az ellenőrzési jelentések és a megfelelőségi dokumentáció a projekt követelményeinek megfelelően szállítható.
