MPO-LC egymódusú optikai kábel

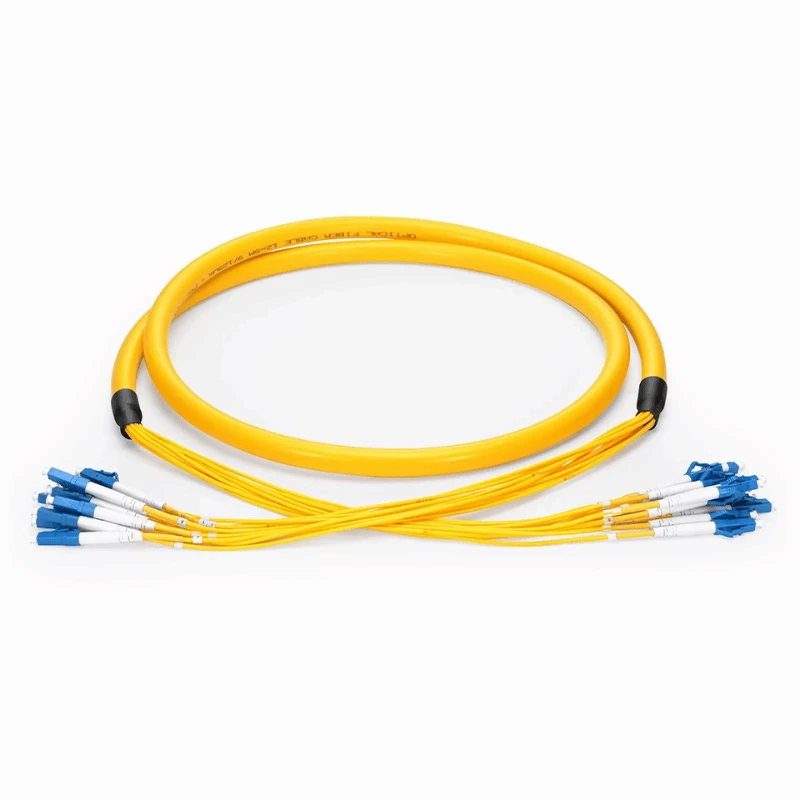

Az MPO–LC egymódusú szálkábel egy gyári{0}}végződésű OS2 kiszakítószerelvény, amely a több-szálas MPO/MTP interfészt egyedi LC duplex csatlakozásokká alakítja.

A kábel több{0}}szálas MPO/MTP interfészt használ az egyik oldalon, a másik oldalon pedig szétválasztja az egyes szálakat LC duplex csatlakozásokra.
A szabványos duplex kapcsolat az MPO szálak száma és az LC csatlakozások között:

Az LC-oldali szálelrendezést a megerősített szálleképezés határozza meg, nem pedig a szálak száma.

Gyártás előtt az MPO{0}}to-LC konfigurációt ellenőrizni kell, hogy megfelelnek-e a kívánt kapcsolat illesztési interfészeinek és optikai követelményeinek.

Csatlakozó konfigurációja
Adja meg az MPO nemét és polírozását az MPO illesztőfelületének megfelelően. Az LC oldal duplex csatlakozókat használ a szükséges UPC vagy APC polírozással.

Polaritás és száltérképezés
Válassza az A, B vagy C típust a szükséges szálleképezésnek és a meglévő MPO csatlakozási sémának megfelelően. Ha a szükséges polaritás nem egyértelmű, megerősítésként megadható egy meglévő kábelspecifikáció vagy csatlakozási rajz.

Optikai veszteség
Válassza ki a normál-veszteség vagy az alacsony{1}}veszteség konfigurációját a teljes optikai link beillesztési-veszteségi költségkeretének megfelelően.

Kábel méretei
Erősítse meg a kábel teljes hosszát és a kiszakítási hosszt a berendezés elrendezésének és a szükséges LC csatlakozási pozíciónak megfelelően.

Specifikáció-alapú összeállítás
Minden összeállítás a megerősített szálszámból, csatlakozókonfigurációból, polaritásból, szálleképezésből és kábelméretekből készül, gyártási referenciaként a jóváhagyott konfigurációt használva.

MPO/MTP és LC megszűnése
Az MPO/MTP és az egyes LC duplex csatlakozók gyárilag{0}}végződése a megadott csatlakozókonfigurációnak megfelelően történik, és ellenőrzött lezárási és ellenőrzési folyamatokkal csiszolják.

Kontrollált kitörés
A kitörési szakasz szétválasztja a szálakat a meghatározott LC-csatlakozásokra, miközben az összeszerelési folyamat során megtartja a megerősített szálelrendezést.

Gyártásellenőrzés
A DIMI optikai{0}}összeállítások gyártását speciális optikai tesztelő és ellenőrző berendezések támogatják a csatlakozók és az optikai teljesítmény szállítás előtti ellenőrzéséhez.

100%-os optikai tesztelés
Minden kész összeállításon átesik a beillesztési veszteség és a visszatérési veszteség vizsgálata a szállítás előtt, hogy ellenőrizze az optikai teljesítményt a meghatározott követelményeknek megfelelően.

Csatlakozóvég-Arcvizsgálat
Az MPO/MTP és LC csatlakozók végfelületeit megvizsgálják szennyeződések, karcolások, lyukak és egyéb olyan körülmények szempontjából, amelyek befolyásolhatják a csatlakozók illeszkedését vagy az optikai teljesítményt.

3D geometria ellenőrzése
Ahol a csatlakozókonfigurációnál elő van írva, az interferometrikus vizsgálat ellenőrzi a csatlakozóvég -felületének geometriáját, beleértve a szál magasságát, a görbületi sugarat és a csúcseltolást.

Tesztdokumentáció és nyomon követhetőség
Egyedi optikai vizsgálati adatok adhatók meg a leszállított szerelvényhez, ahol a vizsgálati jegyzőkönyvet a megfelelő gyártási azonosítóhoz kell kapcsolni.

Árajánlathoz a vevők megadhatják az MPO{0}}to{1}}LC összeállítás meghatározásához és ellenőrzéséhez szükséges információkat:
