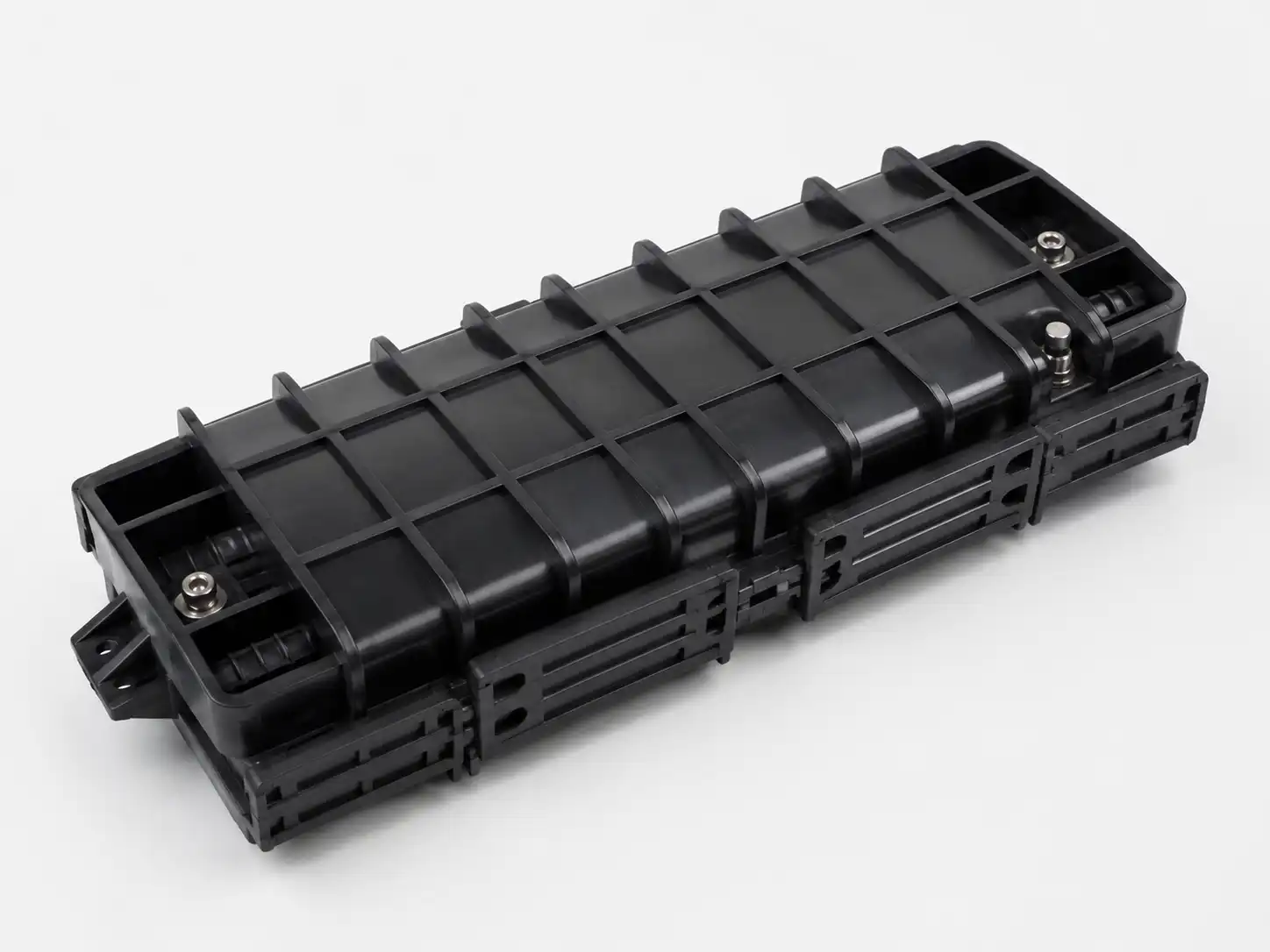

12 magos vízszintes száloptikai kötési zár

A 12 magos vízszintes száloptikai kötészár egy kompakt kültéri burkolat, amely akár 12 egyszálú-szálkötés védelmére és rendszerezésére szolgál az FTTH-ban és a külső{3}}üzemi hálózatokban. Vízszintes inline szerkezete alkalmas kábelcsatlakozások, leágazási pontok és javítási helyek tömörítésére, ahol korlátozott a hely és a toldási kapacitás. A záróelem újra-engedhető mechanikus tömítést és konfigurálható kábelbevezetéseket használ a gyakorlati helyszíni karbantartáshoz.

A záróelem védőházat, tömítőrendszert, kábel-bemeneti alkatrészeket, illesztőtálcát, szál-elvezető területet és kábel-szilárdság-rögzítési pontokat tartalmaz. A 12F-es toldótálca rendezetten tartja a toldóhüvelyeket és a szálak lazaságát, miközben fenntartja az ellenőrzött szálelvezetést. A kábelrögzítő elszigeteli a külső húzóerőket a toldás területétől, csökkentve a mechanikai igénybevételt a telepítés és a szervizelés során.

Az újra-beléphető mechanikus szerkezet lehetővé teszi a technikusok számára, hogy a teljes záróelem cseréje nélkül felnyissák a burkolatot ellenőrzés, javítás vagy hálózati módosítás céljából.

Rendelés előtt ellenőrizze a szálak számát, a kábel külső átmérőjét, a kábel-bemeneti mennyiségét, a kábel felépítését, a szilárdság{1}}tag típusát és a szükséges beépítési módot. Ezek a paraméterek határozzák meg a megfelelő nyílást és tömítési konfigurációt.

A záróelem szállítható antenna-, oszlopra/falra-szerelt, csatornába, kapaszkodólyukba/aknába, föld alatti és közvetlenül-temetett alkalmazásokhoz, a szükséges rögzítési és tömítési tartozékokkal együtt. A telepítés során a kábelköpenyeket és a szilárdsági elemeket biztonságosan rögzíteni kell a szálvezetés előtt, és be kell tartani a gyártó által meghatározott minimális hajlítási sugarat.

Tipikus alkalmazások a következők:

A DIMI támogatja az OEM-logó jelölést, az egyedi csomagolást, a ház színét, a kábel{0}}port konfigurációt és a tartozékkészleteket. Projektmegrendeléseknél a mérnökök a gyártás előtt áttekinthetik a szálak számát, a kábel átmérőjét, a telepítési környezetet és a márkajelzési követelményeket. A termékértékeléshez és a projekt jóváhagyásához mintákat lehet szállítani.

A minőség-ellenőrzés kiterjed a beérkező anyagok ellenőrzésére, a folyamat közbeni összeszerelés ellenőrzésére, a plombálásra és a mechanikai ellenőrzésre, a kész-termékellenőrzésre és az export{2}}csomagolás ellenőrzésére. Az alkalmazható terméktesztek közé tartozhat az IP68-as tömítés, a kábel húzása és megtartása, az ütés, a zúzódás, a hajlítás, a hőmérséklet-ciklus, az UV-öregedés és a megfelelő fémalkatrészek sóspray-tesztje.

A projekt értékeléséhez adatlapokat, ellenőrzési jegyzőkönyveket és vonatkozó vizsgálati jelentéseket lehet biztosítani. A DIMI gyártási rendszere ISO 9001:2015 és TL-9000 minőségirányítási tanúsítványokat tartalmaz.
