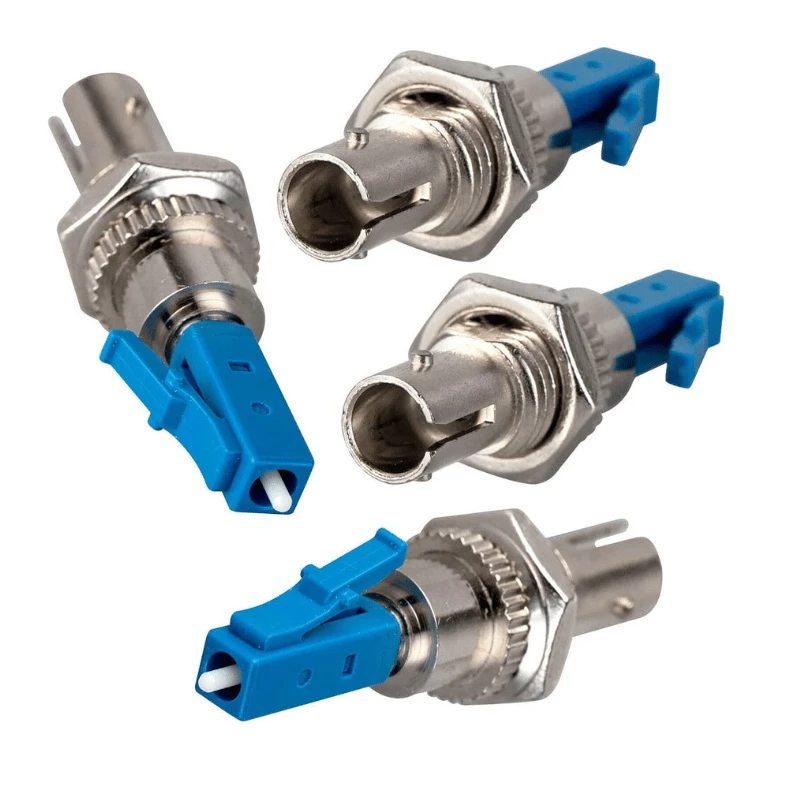

Az LC–ST száloptikai kábeladapter egy hibrid száloptikai adapter, amelyet arra terveztek, hogy az LC-végződésű szálat az ST-végű szállal csatlakoztassa anélkül, hogy a meglévő kábeleket újra-végezné. Precíziós igazítási komponenseket használ a stabil szálcsatolás fenntartásához, amely alkalmas egymódusú és többmódusú hálózatokhoz.
Adapter specifikációi
|
Paraméter |
Specifikáció |
|
Adapter típusa |
LC–ST hibrid adapter |
|
LC interfész |
LC nő |
|
ST interfész |
ST nőstény |
|
LC Ferrule |
1,25 mm |
|
ST Ferrule |
2,5 mm |
|
Száltípus |
Singlemode OS2; Multimódusú OM1/OM2/OM3/OM4 |
|
Lengyel Típus |
UPC; APC elérhető a megfelelő konfigurációkhoz |
|
Igazító hüvely |
Cirkónium kerámia |
|
Beillesztési veszteség |
0,3 dB vagy annál kisebb jellemző; Legfeljebb 0,5 dB max. |
|
Visszatérési veszteség |
nagyobb vagy egyenlő, mint 45 dB UPC; Nagyobb vagy egyenlő, mint 60 dB APC |
|
Ismételhetőség |
0,1 dB vagy annál kisebb |
|
Párzási tartósság |
500 ciklusnál nagyobb vagy egyenlő |
|
Ház |
nagy -szilárdságú műanyag; fém ház opcionális |
|
Felszerelés |
Panel-szerelés |
|
Üzemi hőmérséklet |
-25 foktól +70 fokig |
|
Konfiguráció |
Simplex; duplex összeállítás elérhető |
Csatlakozó kompatibilitás
Az adapter közvetlen mechanikus csatolást biztosít az lc és az st csatlakozók között, így alkalmas arra, hogy a berendezések, a patch panelek vagy a telepített kábelek különböző csatlakozó interfészt használnak.
Lc oldal:Kompatibilis a szabványos lc csatlakozókkal 1,25 mm-es érvéghüvellyel.
St oldal:Kompatibilis a szabványos st csatlakozókkal 2,5 mm-es érvéghüvellyel és bajonett csatlakozóval.
Egymódusú:Támogatja az os{0}}/125 μm-es konfigurációkat upc vagy megfelelő apc polírozással.
Multimód:Támogatja az om{0}}/125 μm és om2/om3/om4 50/125 μm konfigurációkat.
Csatlakozók keverése:Az adapter csak a csatlakozó interfészt változtatja meg; a csatlakoztatott szálaknak illeszkedniük kell a kívánt átviteli módhoz és optikai rendszerhez.
Adapter felépítése
Az adapter egy LC-oldalsó interfészből, egy ST-oldali interfészből, egy precíziós beállító hüvelyből, egy házból és egy rögzítőszerkezetből áll.
A cirkónium-kerámia hüvely megtartja a hüvely koncentrikusságát a párosítás során, segítve az oldalirányú eltolódást és az optikai beillesztési veszteséget.
A standard ház nagy szilárdságú{0}}műanyag a kompakt panelek beszereléséhez. Különböző mechanikai követelményeket támasztó berendezésekhez fémház, karima típusa, bepattanó-rögzítés, menetes rögzítés és egyéb elrendezések határozhatók meg.
Alkalmazások
Hálózati migráció:Új lc{0}}alapú berendezéseket csatlakoztat a meglévő st-végződésű üvegszálas infrastruktúrához a teljes kábelkapcsolat cseréje nélkül.
Patch panelek és odfs:Vegyes lc/st csatlakozást biztosít a szálelosztó és -foltozási rendszerekben.
Tesztfelszerelés:Interfészek az lc patch kábelekhez az optikai vizsgálóműszerek és mérőberendezések st portjaival.
Távközlési hálózatok:Támogatja a vegyes{0}}csatlakozók telepítését a hálózat bővítése vagy a berendezés cseréje során.
Vállalati és egyetemi hálózatok:Alkalmas a régebbi infrastruktúrához, amely továbbra is üzemben marad az lc{0}}alapú berendezések mellett.
Ipari és műszerrendszerek:Csatlakozókonverziót biztosít ott, ahol a meglévő üvegszálas berendezések st interfészt használnak.
A hibrid adaptereket kifejezetten vegyes{0}}csatlakozókörnyezetekhez és berendezések migrációjához használják, ahol az újra{1}}lezárás nem kívánatos.
Testreszabás / OEM
Interfész kombinációk:Lc-st, lc-sc, lc-fc, sc-st és egyéb hibrid konfigurációk.
Fiber mód:Os2, om1, om2, om3 vagy om4.
Lengyel:Upc vagy apc, ahol mechanikailag és optikailag kompatibilis.
Ház:műanyag vagy fém; egyedi színazonosítás elérhető.
Felszerelés:Karima, menetes, bepattintható-vagy az ügyfél-meghatározott panel alapterülete.
Konfiguráció:Szimplex vagy páros duplex elrendezések.
Azonosítás:Logó, cikkszám, csatlakozóazonosító és egyéb jelölések.
Csomagolás:Tömeges csomagolás, egyedi zsákok,{0}}előválogatott készletek és saját-címkés csomagolás.
Minőség és ellenőrzés
A minőség-ellenőrzésnek ki kell terjednie az optikai teljesítményre és a mechanikai kompatibilitásra is. Minden egyes gyártási tétel megvizsgálható az egyeztetett specifikáció szerint, a legfontosabb ellenőrzési tételekkel, beleértve:
A ház és az interfészek szemrevételezéses és méretbeli ellenőrzése
LC/ST érvéghüvely és karmantyú beállításának ellenőrzése
Beillesztési veszteség mérése
Megtérülési veszteségmérés meghatározott egymódusú konfigurációkhoz
A csatlakozók felcserélhetőségének és párosításának ellenőrzése
Párosodási tartóssági vizsgálat
Ház és tartószerkezet vizsgálata
Jelölés, mennyiség és csomagolás ellenőrzése
Az ellenőrzési jegyzőkönyvek a projekt követelményeinek megfelelően készíthetők.
GYIK
K: Szükség van az adapterhez speciális szerszámokra a telepítéshez?
V: Általában nincs szükség speciális optikai lezáró eszközökre. Az adapter mechanikus csatlakozópárosításhoz és panelbeépítéshez készült. Ha személyre szabott szerelési szerkezetet szállítanak, a telepítést a megfelelő berendezés vagy panel kialakítása szerint kell elvégezni.
K: Használható az adapter beltéri és kültéri üvegszálas rendszerekhez is?
V: Elsősorban védett beltéri, berendezési-helyiség, rack, patch-panel és szekrények telepítésére szolgál. Kültéri alkalmazás esetén az adaptert megfelelő időjárásálló burkolatba kell telepíteni, nem pedig közvetlenül esőnek, pornak vagy hosszan tartó környezeti hatásoknak kitéve.
K: Rendelhetek mintákat tömeges vásárlás előtt?
V: Igen. A mennyiségi gyártás előtt mintákat szállíthatunk a csatlakozók, a méretek, a szerelés és az optikai -teljesítmény értékeléséhez. A mintakövetelmények és díjak a kért konfigurációnak és mennyiségnek megfelelően visszaigazolhatók.
K: Tudsz adaptereket szállítani a telepített{0}}rendszer cikkszáma szerint?
V: A referencia alkatrészszám használható a műszaki összehasonlításhoz, de a gyártásnak az ellenőrzött méreteken és teljesítménykövetelményeken kell alapulnia, nem csupán az alkatrészszámon. Az ügyfelek mintákat, rajzokat vagy adatlapokat nyújthatnak be a kompatibilitás ellenőrzéséhez.
K: Hogyan csomagolják az optikai adaptereket nemzetközi szállításhoz?
V: Az adapterek általában védve vannak a szennyeződéstől és a fizikai sérülésektől a kezelés és a szállítás során, belső csomagolással és megfelelő külső kartondobozokkal, amelyeket a rendelési mennyiség szerint választanak ki. Egyedi vagy testreszabott csomagolás megoldható az OEM és a forgalmazói megrendelésekhez.
K: Mi a tipikus megrendelés átfutási ideje?
V: Szabványos kereskedelmi rendelések esetén a tipikus feldolgozási idő 7–14 nap, amelyet körülbelül 20–30 napos szállítási idő követ, a rendeltetési helytől és a szállítási módtól függően. A személyre szabott vagy nagy mennyiségű-rendeléseket a specifikáció megerősítését követően külön kell ütemezni.
K: Milyen fizetési feltételek állnak rendelkezésre a megrendelésekhez?
V: A gyakori fizetési módok közé tartozik a T/T, L/C, PayPal és hitelkártya. Minősített megrendeléseknél egyéb fizetési módok is megbeszélhetők, a végső feltételeket az árajánlatban vagy az adásvételi szerződésben rögzítik.
