Az LC–FC száloptikai adapterek hibrid anya-–-hüvelyes adapterek, amelyek az LC-végű és az FC-végződésű száloptikai komponensek összekapcsolására szolgálnak anélkül, hogy a szálat újra-végeznék. A szabványos konfiguráció LC/UPC–FC/UPC, szimplex, egymódusú OS2 9/125 μm, precíziós cirkónium-kerámia beállító hüvelyrel. Különböző csatlakozófényezési típusok, szálmódok, házanyagok és szerelési konfigurációk adhatók meg a projekt követelményei szerint.

Adapter specifikációi

Paraméter	Szabványos specifikáció
Adapter típusa	LC–FC hibrid adapter
Csatlakozó konfigurációja	LC/UPC – FC/UPC
Nem	Nő---Nő
Csatorna	Simplex
Fiber mód	Egymódusú operációs rendszer2 9/125 μm
Igazító hüvely	Precíziós cirkónium-kerámia
Tipikus beillesztési veszteség	0,3 dB vagy annál kisebb
Visszatérési veszteség	50 dB vagy annál nagyobb, UPC
Tartósság	500 párosítási ciklus vagy annál nagyobb
Üzemi hőmérséklet	-25 foktól +70 fokig
Tárolási hőmérséklet	-40 foktól +85 fokig
Felszerelés	Paneltartó
Ház	Műszaki műanyag vagy fém
Alkalmazandó szabványok	IEC 61754-20 / IEC 61754-13 interfész követelmények; RoHS

Az LC interfész az LC csatlakozócsalád méretkövetelményeit követi, míg az FC oldal a szabványos 2,5 mm-es érvéghüvely interfészt és csavaros tengelykapcsoló-konstrukciót használja.

Csatlakozó kompatibilitás

Az adaptert közvetlen LC-–-FC összekapcsolásra tervezték, így hasznos, ha a berendezések, a javítópanelek vagy a meglévő üvegszálas infrastruktúra különböző csatlakozóplatformokat használnak.

LC oldal:Kompatibilis a szabványos LC csatlakozókkal; UPC és APC konfigurációk is megadhatók.

FC oldal:Kompatibilis a szabványos FC csatlakozókkal a megfelelő PC/UPC vagy APC konfiguráció használatával.

Fiber módok:A siSglemode OS2 a szabványos konfiguráció; A többmódusú változatok, például az OM3 és az OM4 szállíthatók, ha az adapter kialakítása és a beállító hüvely megfelelően illeszkedik.

Lengyel egyezés:A csatlakozók polírozási típusait az illeszkedő alkatrészeknek megfelelően kell kiválasztani. Az LC és FC interfészek külön IEC méretspecifikációkkal rendelkeznek.

Vegyes csatlakozós hálózatok esetén a hibrid adapter szükségtelenné teszi az egyébként javítható patch kábelek cseréjét vagy a telepített optikai szálak újra-lezárását.

Adapter felépítése

Az adapter két csatlakozóaljzatból, egy precíziós beállító hüvelyből és egy külső házból áll a szükséges panel{0}}tartószerkezettel.

A cirkónium-oxid kerámia hüvely megtartja az érvéghüvely igazítását a párosítás és a feloldás során, segítve az optikai csatolás veszteségének szabályozását. Az LC oldal egy kompakt retesz{1}} típusú interfészt használ, míg az FC oldal az FC-csatlakozókra jellemző menetes tengelykapcsoló mechanizmust alkalmaz.

A mechanikai követelményektől és a panelkialakítástól függően a ház választható nagyszilárdságú{0}}műanyag vagy fém. Porvédő sapkák, redőnyös szerkezetek, különböző peremkialakítások és ügyfélspecifikus rögzítési jellemzők is beállíthatók-.

Alkalmazások

Távközlési és ODF rendszerek
LC és FC patch vezetékek csatlakoztatására szolgál optikai elosztó kereteken, üvegszálas paneleken és hordozó hálózati berendezéseken belül.

Data Center és Enterprise Fiber Networks
Alkalmas berendezések migrálásához vagy örökölt-új infrastruktúrába-, ahol az LC és FC interfészeknek együtt kell létezniük.

FTTx elosztó berendezések
Integrálható üvegszálas elosztó dobozokba, szekrényekbe, végpanelekbe és egyéb hozzáférési{0}}hálózati berendezésekbe, ahol vegyes csatlakozótípusokra van szükség.

Szálvizsgáló és mérőberendezések
Cserélhető LC-–-FC interfészt biztosít az optikai vizsgálóműszerek, valamint a laboratóriumi vagy gyártási tesztpanelek számára.

OEM szálas panelek és szerelvények
Megfelelő panelgyártók, házépítők és rendszerintegrátorok számára, akiknek meghatározott hibrid adapter konfigurációra van szükségük.

Testreszabás / OEM

Csatlakozó kombináció:Lc-fc és más hibrid konfigurációk.

Lengyel:Upc vagy apc a csatlakozó csatlakozó konfigurációja szerint.

Fiber mód:Os2 egymódusú és kiválasztott többmódusú konfigurációk.

Ujj:cirkónium-oxid kerámia; Az alternatív hüvely anyagokat konkrét alkalmazásokhoz lehet értékelni.
Ház: műanyag vagy fém szerkezet.

Felszerelés:Szabványos panelrögzítés, karimás/karima nélküli szerkezetek, kapcsok vagy a vevő -specifikus rögzítési geometria.

Védelem:Porvédő sapkák vagy redőnyös kivitelek.

Azonosítás:A ház színe, logója, portszámozása, cikkszáma és vonalkódos címkézése.

Csomagolás:Tömeges, egyedi zsákok vagy a vásárló által megadott{0}}csomagolás.

Minőség és ellenőrzés

A minőségellenőrzésnek ki kell terjednie az optikai teljesítményre és a mechanikai megbízhatóságra egyaránt. A tipikus ellenőrzési elemek a következők:

Beillesztési és visszatérési veszteség vizsgálata a megadott csatlakozó és polírozás konfigurációhoz.

Az adapter interfészeinek, szerelési jellemzőinek és beállítási összetevőinek méretellenőrzése.

A hüvely és érvéghüvely igazításának ellenőrzése az ismételhető párosítási teljesítmény fenntartása érdekében.

Párosítási ciklusteszt-a mechanikai tartósság ellenőrzésére.

Szemrevételezéssel ellenőrizni kell a ház hibáit, a hüvely állapotát, a szennyeződést és a csatlakozó interfész sérüléseit.

Hőmérséklet és környezeti tesztelés, ha a projekt specifikációja előírja.

Anyag- és megfelelőségi dokumentáció, beleértve az RoHS{0}}követelményeket is, ha előírják.

Az ellenőrzési feltételek és a vizsgálati jelentések igazíthatók az ügyfél rajzaihoz, vásárlási specifikációihoz vagy a vonatkozó üvegszálas{0}}komponens-szabványokhoz.

GYIK

K: Tud-e mintákat adni tömeges megrendelés előtt?

V: Igen. A tömeges vásárlás előtt mintákat lehet biztosítani a specifikációhoz, a csatlakozókkal való kompatibilitáshoz és az összeállítás értékeléséhez. A minta mennyisége és a vonatkozó mintadíjak a kért konfiguráció alapján megerősíthetők.

K: Mi az LC-FC száloptikai adapterek MOQ-ja?

V: A szabványos konfigurációk esetében a MOQ általában 100 darab. Az OEM konfigurációk, a speciális anyagok vagy a testreszabott csomagolás eltérő MOQ-t igényelhet, amelyet az árajánlat benyújtása előtt meg lehet erősíteni.

K: Mi a tömeges megrendelések jellemző átfutási ideje?

V: A tipikus feldolgozási idő 7-14 nap, a rendelési mennyiségtől és a konfigurációtól függően. A szállítási idő általában 20-30 nap, a végső ütemezést a rendeltetési hely és a szállítási mód szerint erősítik meg.

K: Milyen fizetési módokat fogad el?

V: Általában elfogadunk T/T-t, L/C-t, PayPal-t és hitelkártyát. A minősített megrendelésekhez vagy konkrét projektkövetelményekhez egyéb fizetési feltételek is megbeszélhetők.

K: Milyen szállítási módok állnak rendelkezésre?

V: A megrendeléseket expressz, légi vagy tengeri szállítmányozással lehet szállítani, a mennyiségtől, a szállítási követelményektől és a rendeltetési helytől függően. A DDP, DAP és EXW feltételek is a megrendelés szerint rendezhetők.

K: Tud-e ellenőrzési jelentéseket adni a megrendeléshez?

V: Igen. A vizsgálati dokumentáció az egyeztetett rendelési követelmények szerint szállítható. A tipikus feljegyzések közé tartozhatnak a behelyezési veszteség, a visszatérési veszteség, a méretellenőrzés és a vizuális ellenőrzés eredményei.

K: Hogyan adjam meg az adaptert, amikor árajánlatot kérek?

V: Adja meg a szükséges LC/FC csatlakozó kombinációt, UPC vagy APC polírozást, szimplex vagy egyéb konfigurációt, szálas módot, háztípust, szerelési követelményeket, mennyiséget és csomagolási követelményeket. A testreszabott változatokhoz rajzok vagy referencia minták ajánlottak.

Népszerű tags: lc-fc száloptikai adapterek, Kína lc-fc száloptikai adapterek gyártói, beszállítói, gyár

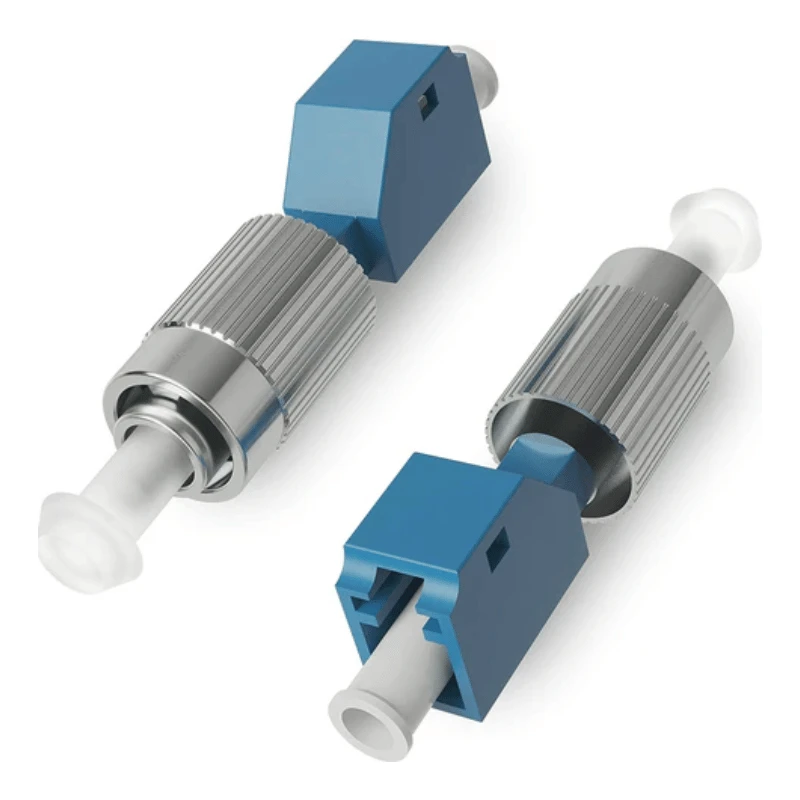

LC TO FC száloptikai adapterek
