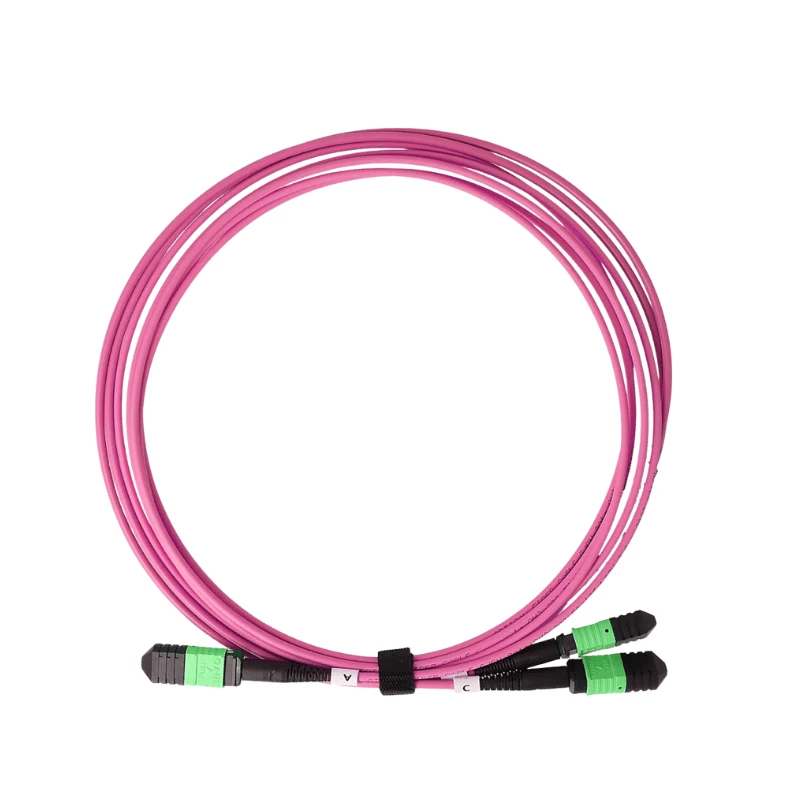

Az MPO Single Mode Loopback Cable egy gyárilag -végzett OS2 egymódusú{2}}egység, amely a Tx csatornákat a kijelölt Rx csatornákhoz irányítja vissza egy MPO interfészen keresztül a kompatibilis portok és adó-vevők helyi optikai ellenőrzéséhez.
Műszaki előírások
|
Paraméter |
Specifikáció |
|
Termék típusa |
MPO Single Mode Loopback kábel |
|
Száltípus |
OS2 Single Mode, 9/125 μm |
|
Csatlakozó interfész |
MPO |
|
Csatlakozó neme |
Férfi (rögzítve) / Nő (rögzítve) |
|
Rostszám |
8F / 12F / 16F / 24F / 32F |
|
Csatlakozó lengyel |
APC |
|
Polaritás / Pin Mapping |
Szabványos vagy{0}}ügyfél által meghatározott Tx/Rx csatornaleképezés |
|
Optikai csillapítás |
0 dB szabvány; egyedi csillapítás elérhető |
|
Beillesztési veszteség |
Normál: 0,70 dB vagy annál kisebb; Elit alacsony veszteség: 0,35 dB vagy annál kisebb |
|
Visszatérési veszteség |
60 dB vagy annál nagyobb |
|
Teszt hullámhossz |
1310 nm / 1550 nm |
|
Kábel hossza |
Egyedi hossz a megerősített konfigurációnak megfelelően |
|
Kábel átmérő |
3,0 mm; egyedi méretek visszaigazolástól függően |
|
Kabát opciók |
LSZH / OFNP / OFNR / PVC |
|
Üzemi hőmérséklet |
-20 foktól +70 fokig |
|
Szabványok |
IEC 61754-7, TIA-604-5, IEC 61300, RoHS |
|
Testreszabás |
Szálak száma, hossz, köpeny, címkézés és egyéb megerősített konfigurációk |
Loopback{0}}Speciális optikai felépítés
Belső optikai visszatérési útvonal
A szálelrendezés egy meghatározott optikai visszatérési útvonalat hoz létre az MPO-szerelvényen belül, nem pedig egy hagyományos pont--pont kapcsolatot.
Több-szálas csatornás visszatérés
Több egy{0}}módusú csatorna van átvezetve az MPO-szerelvényen, hogy egyidejű optikai visszatérést biztosítsanak a több-szálas teszteléshez.
Integrált csatorna-útválasztás
A Tx-to-Rx szálas kapcsolatokat az összeállítás tartalmazza, így a szükséges csatornakapcsolat rögzítve van az MPO interfész és az optikai visszatérési út között.
Tx/Rx csatornaleképezés
Equipment{0}}Match Routing
A belső üvegszál-útválasztás úgy van megadva, hogy minden Tx csatornát visszaküldjön a kijelölt Rx csatornára a cél MPO portnak vagy adó-vevő konfigurációnak megfelelően.
Fiber Count Matching
A kiválasztott szálszámnak meg kell felelnie a vizsgált MPO-port vagy adó-vevő aktív szálpozícióinak és sávkonfigurációjának.
Pinout{0}}alapú ellenőrzés
A berendezés kiosztásának vagy csatornatérképének megadása lehetővé teszi a szükséges Tx{0}}to-Rx hozzárendelés ellenőrzését a gyártás előtt.
Konfiguráció megerősítése
Az MPO interfészt, a csatlakozó nemét, a szálak számát és a Tx/Rx csatorna hozzárendelését össze kell hangolni a célporttal vagy adó-vevővel a gyártás előtt.
Optikai teljesítmény
Veszteség költségvetése
A kiválasztott beillesztési-veszteségi szintnek a berendezés vagy a tesztbeállítás optikai veszteséghatárán belül kell maradnia.
Visszatérési-Veszteség követelmény
A megadott megtérülési-veszteségi szintnek meg kell felelnie az optikai interfésznek és a tesztelési eljárásnak.
Csillapítási illesztés
Egy csillapított konfiguráció megadható, ha a visszaadott optikai teljesítményt a vizsgált berendezés vevőtartományán belül kell szabályozni.
Gyári tesztelés
Szállítás előtt minden kész MPO egymódusú hurokkábelt megvizsgálnak és tesztelnek a megerősített termékspecifikáció szerint.
Csatlakozó geometriája
A 3D interferometrikus vizsgálat ellenőrzi az MPO érvéghüvely geometriáját a csatlakozó vonatkozó specifikációinak megfelelően.
01
Vége-Az arc állapota
A digitális mikroszkópos vizsgálat a szállítás előtt ellenőrzi a csatlakozó végfelületét szennyeződések és látható hibák szempontjából.
02
Optikai teljesítmény
A beillesztési veszteséget és a visszatérési veszteséget a kész szerelvényen a megadott vizsgálati hullámhosszon mérik.
03
Konfiguráció ellenőrzése
A kész összeállítást a megerősített csatlakozó nem, szálszám és Tx/Rx leképezés alapján ellenőrzik.
04
Tesztdokumentáció
A termék{0}}szintű optikai ellenőrzést igénylő rendeléseknél egyedi teszteredmények is rendelkezésre állnak.
05
A visszahurkolási hely helye a tesztbeállításban
Port-szintű ellenőrzés:A loopback helyi visszatérési útvonalat biztosít a kompatibilis MPO interfész Tx/Rx optikai útjának ellenőrzéséhez.
Adó-vevő ellenőrzése:Az összeállítás optikai visszatérő kapcsolatként szolgálhat egy távoli kapcsolati partner nélküli MPO{0}}alapú adó-vevő tesztelésekor.
Hiba izolálása:Egy meghatározott visszacsatolási feltétel segítségével elválaszthatja a porttal vagy adó-vevővel kapcsolatos problémákat{0}}a külső száloptikai kapcsolatokhoz kapcsolódó hibáktól.
Gyártási tesztberendezés:Ugyanaz a konfigurált visszahurkolt összeállítás beépíthető megismételhető berendezésekbe vagy adó-vevő tesztelési eljárásokba.
GYIK
K: Mi a különbség az MPO loopback kábel és a szabványos MPO szálkábel között?
V: Egy szabványos MPO-kábel két optikai végpontot köt össze, míg egy MPO-hurok belsőleg visszairányítja a Tx-csatornákat a kijelölt Rx-csatornákhoz helyi optikai tesztelés céljából.
K: Milyen információkat kell tartalmaznom az MPO visszahurkolt kábel RFQ-ban?
V: Adja meg a cél MPO interfészt vagy adó-vevőt, a csatlakozó nemét, a szálak számát, a Tx/Rx leképezést vagy kivezetést, a kábelhosszt és a csillapítási követelményt, ha van ilyen.
K: Mit kell megadnom, ha a szükséges MPO loopback kivezetés nem ismert?
V: Adja meg a berendezést vagy az adó-vevő modellt és a rendelkezésre álló portspecifikációt vagy csatornaleképezést, hogy a szükséges Tx{0}}to{1}}Rx-útválasztást a gyártás előtt ellenőrizni lehessen.
K: Hogyan választhatom ki a szálszámot az MPO visszahurkoláshoz?
V: Igazítsa a szálak számát a cél MPO-port vagy adó-vevő aktív szálpozícióihoz és sávkonfigurációjához.
K: Mikor van szükség csillapításra az MPO egymódusú visszahurkolásakor?
V: A csillapítás akkor használatos, ha a visszaadott optikai teljesítménynek a vevő tartományán vagy a vizsgált berendezés meghatározott tesztállapotán belül kell maradnia.
K: Konfigurálható egy MPO egymódusú loopback egy adott adó-vevő vagy berendezésmodellhez?
V: Igen. A konfiguráció áttekinthető a célinterfész, a csatlakozó neme, a szálak száma és a szükséges Tx/Rx csatornaleképezés alapján.
K: Rendelkezésre állnak-e nagy-sűrűségű MPO-konfigurációk a több-sávos optikai adó-vevő teszteléséhez?
V: Igen. 16-szálas és 32-szálas Elite Low Loss konfigurációk állnak rendelkezésre nagy-sűrűségű egymódusú tesztbeállításokhoz, amelyek több párhuzamos optikai csatornát igényelnek.
K: Egyedi vizsgálati eredmények szállíthatók MPO hurokkábellel?
V: Igen. Egyedi teszteredmények is rendelkezésre állnak, ha termék-szintű optikai ellenőrzésre vagy sorozatos-tesztdokumentációra van szükség.
